固定外夹式超声波流量计使用说明
发布时间:2020-12-31 08:38:26

1、概述

固定外夹式超声波流量计具有准确、稳定、操作简便,只需将传感器按规定方式夹在管道上就可以测量,无需破管道,而且测量精度比较准确,广泛应用气田集输、净化等领域。通过掌握其工作原理,使用和安装方法对高含硫天然气的计量非常重要。

2、超声波计量工作原理

超声波流量计是基于流体流动过程中对其内部声波信号产生影响,并通过检查声波信号的变化来获取流量信息。当被测介质处于不同的流速状态时,超声波脉冲在其内部的传播速度相对固定的坐标系统(如仪表壳体)是不同的,传播速度的变化量和介质的运动速度有关。现有的超声波计量方法可以分为传播速度差法、多普勒法、波束偏移法、相关法以及噪声法等类型。

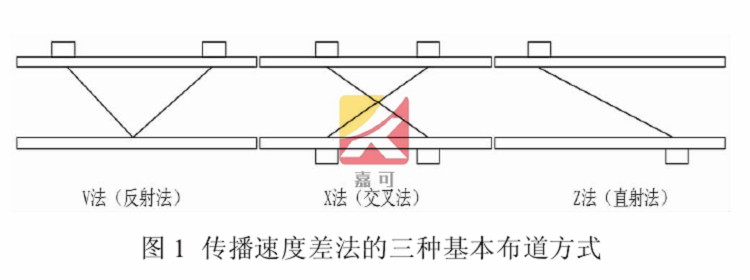

其中,传播速度差法采用了超声波脉冲顺流和逆流传播时速度之差来反映流体的流速,实现测量流速的目的,被广泛应用于油气集输、净化等领域。该测量方法常用的现场安装方法如图1所示,包括V法、X法以及Z法。

气体的超声流量测量存在传播衰减大、信号不稳定、信噪比低、声透射率不稳定、声学噪声干扰等影响,流量计计量精度、稳定性、重复性等指标不确定性增大,四川某气田现场采用Z法(直射法)的安装方式,降低超声波信号的衰减程度,提高计量准确性。
