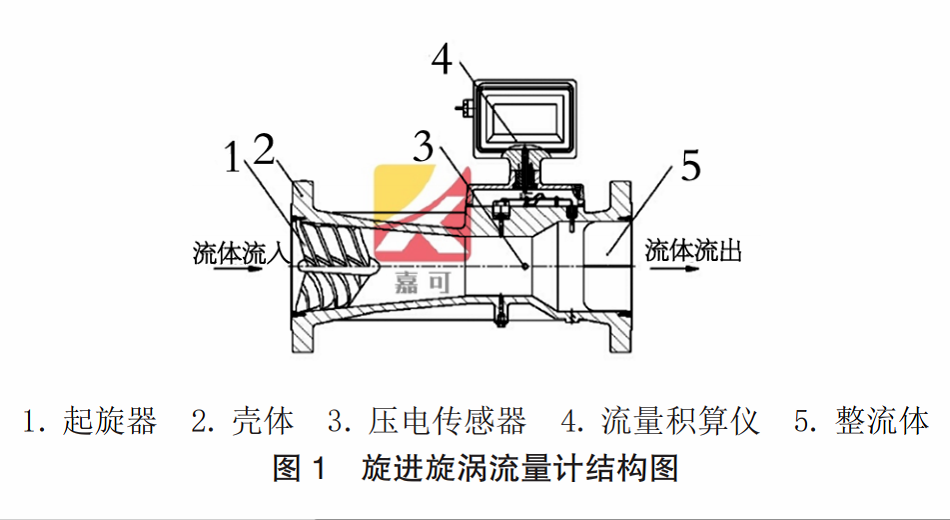

旋进漩涡流量计的测量原理。旋进漩涡流量计的整体构成如图1所示,其构成相对简单,测量原理如下:在实际的生产过程中,由于在流量计入口处会存在漩涡发生器,气体在流经此部位时,会伴随着较为剧烈的漩涡流,当漩涡形成以后,气体所流经区段的漩涡会在漩涡流的驱使下加快漩涡速度,当达到漩涡的扩散状态时,漩涡的速度最快,在这种情况下,压力将大大提升,出现严重的回流现象,而此回流现象会驱动漩涡流中心方向的变动,使得其改变原有的方向,产生与扩散段相类似的陀螺运动。经由检测元件对电晶体进行施压,能够准确测得气体振动频率,而该频率是与流速呈正向变化的,传感器电路会将所获得的频率转变为电信号,而此信号在表头内放大整形与转换以后,会形成脉冲信号,在旋进涡流流量计仪表中加以显示与传输。旋进漩涡流量计的常见故障有以下几点。
1、机械干扰
在旋进漩涡流量计的运行过程中,机械干扰的存在会影响计量结果的准确性,在实际的计量过程中,如果旋进漩涡流量计的使用过程中受到了剧烈的机械振动或者冲击,其内部的电气元件会出现受到影响,出现严重的振动与变形情况。在一些油田工程中,应用旋进漩涡流量计时,这种仪表多是安装在室内的,这种使用环境使得其在具体的应用过程中,机械干扰的情况难以避免,甚至有时还存在着声波干扰、地面振动干扰等现象,这一系列的干扰都将会影响计量结果的准确性。
2、紫外线的伤害
由于旋进漩涡流量计多处于室外露天环境下,这种运行与使用环境就导致在实际的应用过程中,极易受到外部环境因素的影响,仪表的屏幕显示难以正常进行,常常存在读数不清晰、显示不全的问题。
3、感应探头易损坏
旋进漩涡流量计的使用过程中,感应探头是其中的主要元件,在实际的使用过程中,在一定的条件下,受到各种内外部因素的干扰,常常会出现感应探头损坏的情况,比如,在大井节流器失效、开镜过程中气流量中杂质含量较高的情况下,探头极易被损坏,引发计量异常。
