浮筒液(界)位变送器由浮筒测量室、测量机构、浮筒组成,利用杠杆原理和测应力的方法,通过内浮筒所受的浮力变化量,使扭力管产生扭转,使高精度的传感器获取与物位变化一致的测量信号,再经专用电路转换成 4~20mA 的标准信号输出。
主要部件作用及其工作原理:杠杆的末端吊有内筒,内筒随介质的浮力变化而升降,这个浮力作用在杠杆上,杠杆在浮力的作用下,带动与传力芯轴相连接的扭杆转动,扭杆的一端压迫称重传感器产生微小的形变,传感器将形变位移量转换成电信号,再经信号处理及转换电路转换成4~20mA 标准信号输出,即完成变换过程。

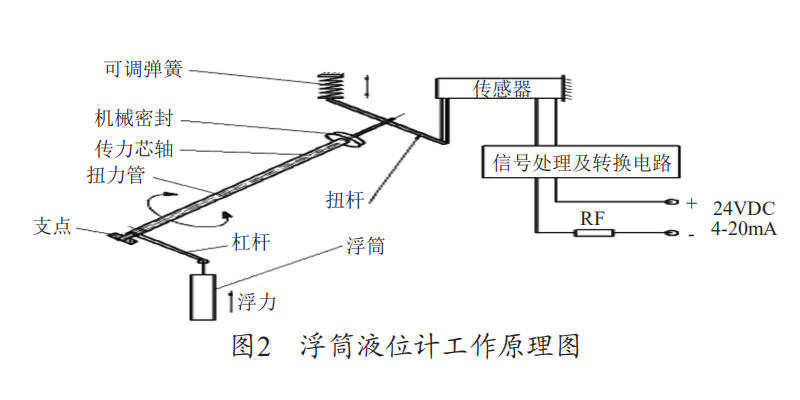

从浮筒液位计的工作原理(图2)得知,其正常工作条件必须在浮子安装完好的情况下,扭力管组件、杠杆组件对矢量角变化的传输准确,要求浮子位移的变化能正常稳定地反映到电子线路组组件。
