HART475手操器简介
发布时间:2020-09-29 21:40:24

HART475手操器是HART375手操器的改良升级型号,它旨在与不同设备生产商的各种HART和现总线设备协同运作。通过由HART通讯基金会和Fieldbus Foundation支持的电子设备描述语言(EDDL)技术,可实现设备互操作性,可以对设备进行配置、维护或故障排除。

HART475手操器内存由3种组件构成。(1)内部闪存:32 MB非易失RAM,储存操作系统和系统软件;(2)系统卡:带有非易失闪存的1GB或更大内部安全数字卡;(3)RAM:32MB,仅用于程序执行。

连接475手操器或系统卡,用户可使用3种类型连接至简易升级程序:IrDA、蓝牙、支持的读卡器。475手操器必须处于监听PC模式,以通过IrDA或蓝牙通讯。开启475手操器,点击主菜单,若在线HART设备与手操器已连接,则会自动显示HART应用程序在线菜单;如果没有连接设备,则几秒钟后显示HART应用程序主菜单。当475手操器与设备通讯时,窗口上方将显示1个跳动的HART图标。

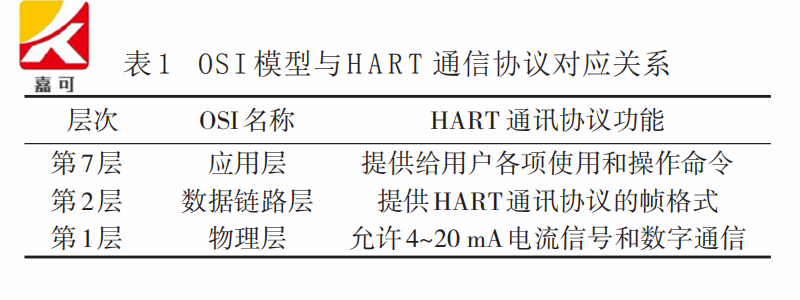

HART协议,即可寻址远程传感器高速通道的开放通信协议,是1985年推出用于现场智能仪表和控制室设备之间的通信协议。HART协议使用ISO/OSI开放系统互联模式,采用其简化3层模型结构,即第1层物理层、第2层数据链路层和第7层应用层,其对应关系见表1。

HART通信使用载波传输的方式(即采用数字信号对载波进行调制后再实行传输)和半双工的通信方式(即信息流可在2个方向上传输,但同时只允许1个方向的传输)。HART通信采用基于Bell202通信标准的FSK频移键控信号,在低频的4~20mA模拟信号上叠加1个幅度为0.5 mA的高频数字信号进行双向数字通讯,2种信号共享硬件而不冲突。数据传输率为1.2Mbps,由于FSK信号的平均值为0,不影响传送给控制系统模拟信号的大小,保证了与现有模拟系统的兼容性。在HART协议物理层中规定,通信传输速率为1200波特,数字信号用2个频率表示:1200Hz代表逻辑“1”,2200Hz代表逻辑“0”。
