制浆造纸中常用液位计的种类和工作原理
发布时间:2020-09-24 07:33:29

1、制浆造纸中常用液位计的种类

(1)常用于各类化学品或水储罐的直读式液位计,如玻璃管液位计

(2)常用于测量储浆槽或白水槽的静压式物位计,如智能型膜片式液位计或者差压式液位计。

(3)常用于检测水沟液位的浮子式液位仪表,如浮筒式液位变送器。

(4)常用于浆料或者黑液等液位的电阻式、电容式物位计

(5)常用于检测木片料位的放射源式液位计。

(6)常用于检测化学品储罐、水池液位的雷达式液位计和超声波式液位计。

2、制浆造纸常用液位计的工作原理

(1)玻璃管式液位计:根据连通器工作原理来测量液位,与被测桶槽的介质连通,并通过玻璃管上标识的刻度来直接显示液位的高低。

(2)吹气式液位计:由导压管、差压变送器和转子流量计组成,将导压管插入容器底部,然后气源经过过滤器和减压阀后以恒定的流量气体通过导压管端口处,由导压管浸在容器底部的端口对外吹气而在液体介质中产生气包,这时压力变送器上所测的压力与冒泡端口处液位高度的压力相等。则H=P H/ρg

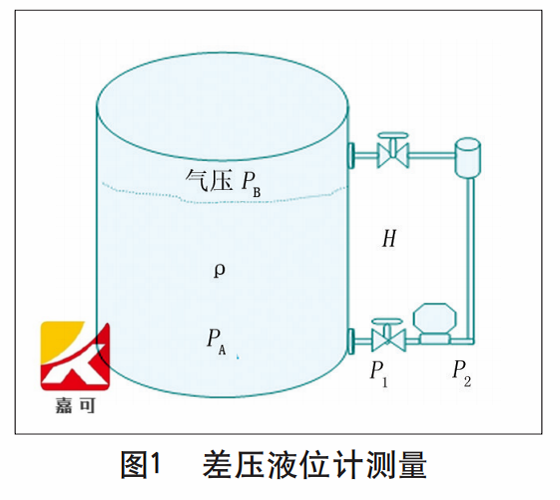

(3)差压式液位计:是由于容器内的液位改变时,液柱产生静压也会相应地发生变化,△P=P A-P B=Hρg H=△P/ρg,如图1所示。

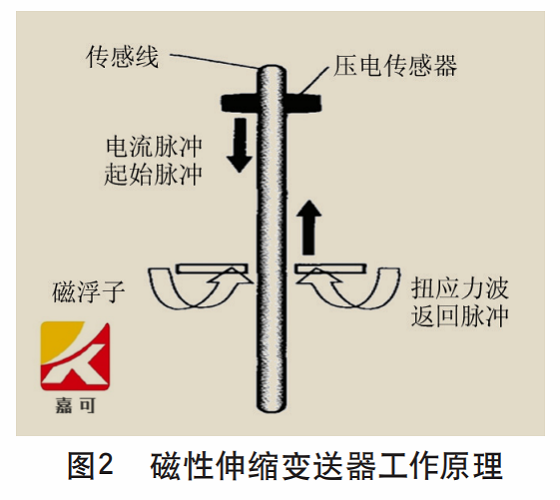

(4)磁致伸缩液位变送器:由测量管、浮子和电子变送器三部分组成;磁杆内部为磁致伸缩线,外部为保护管;浮子内部为永久磁铁,如图2所示。浮子随着液位的上升而上升、液位的下降而下降,并通过永久磁铁而形成磁场;变送器定时发出电流脉冲信号沿着磁致伸缩线向下传播,浮子向下运动时也产生一个磁场,当两个磁场相遇时会产生扭应力波并通过磁致伸缩线形成一个返回的电子脉冲。然后通过处理器将测量脉冲起始和返回所用的时间并把它们转换成液位的高度,从而测出液位。

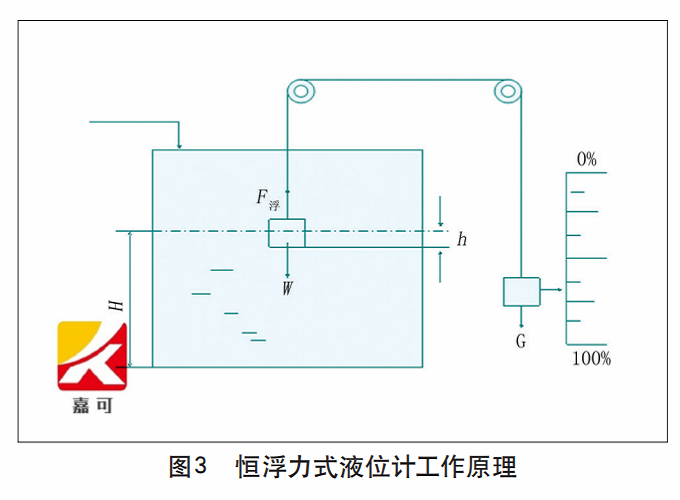

(5)恒浮力式液位计:典型的恒浮力式液位计为浮子式液位计,如图3所示。

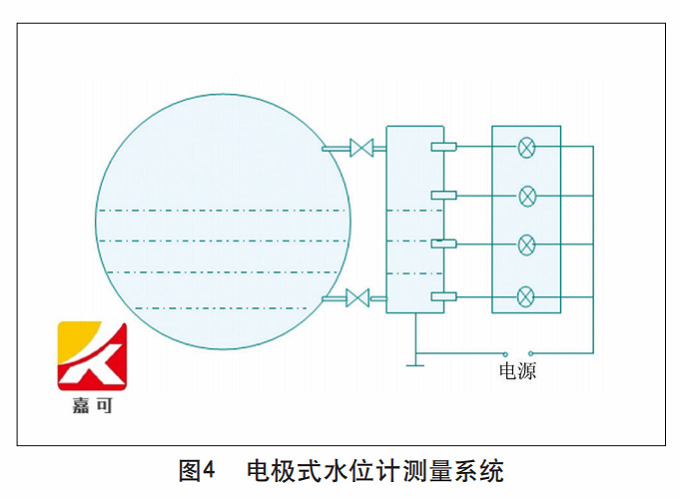

(6)电极式水位计:电极式水位计是一种电阻式液位计。它的测量部分由连通管和电阻组成,根据测量需要可以在连通管上安装多个电极。每个电极通过特殊工艺处理与管道形成绝缘,同时每个电极通过电线引出,而连通管作为一个公共电极与每个电极相连。当水位达到某一电极位置时,因为水具有导电性使其和该电极连通,使相应的氖灯发光,从而通过灯光所在的位置而测出水位。如图4所示。


(7)核辐射式液位计:射源发出辐射,射线穿透罐壁材料时被衰减,随着液面的变化,探棒处的辐射剂量率会相应地变化,探棒将辐射转化为电信号。核辐射式液位计一般由放射源、射源保护器、探棒和变送器组成。

(8)超声波物位仪:声波可以在气体、液体、固体中传播,声波在穿透截止时会被吸收而衰减,气体吸收最强,衰减最大;固体吸收最小,衰减最小,声波在穿透不同密度介质的分界面处还会产生反射,超声波液位计是根据声波从发射至接收反射回波的时间间隔与物位高度成比例的原理来检查物位的。
