石化领域储罐应用的液位开关有多种形式,如下超声波式、浮力式、音叉式、压力式、浸入式、电容式等,其中的大多数是接触式。工业萘在升温后属极易挥发性物质,挥发的萘凝固在罐顶仪表连接口处,导致接触式液位计都无法正常工作。因此工业萘储罐需要一种非接触式的,且储罐不能开孔插入式的特殊液位开关,而外贴式超声波液位开关满足这些特殊要求,适合工业萘类物料储罐液位的测量。
1、外贴式超声波液位开关工作原理
检测超声波液位开关的方法有脉冲回波法、共振法、频差法和声衰减法,最为广泛使用的是脉冲回波法。超声波被环绕并反射到罐壁,不受气泡、压力等各种因素的影响。可以用本身的探头发射的高频超声波脉冲通过罐壁,脉冲传播信号和在罐壁和液体表面进行反射,通过检测和计算这些反射的特征信号,确定在储液罐的检测点是否有物料,检测液体液位的同时发出报警,此时液位开关将继电器产生的信号输出到 PLC 过程控制系统,实现液位联锁控制。
2、外贴式超声波液位开关的应用优势

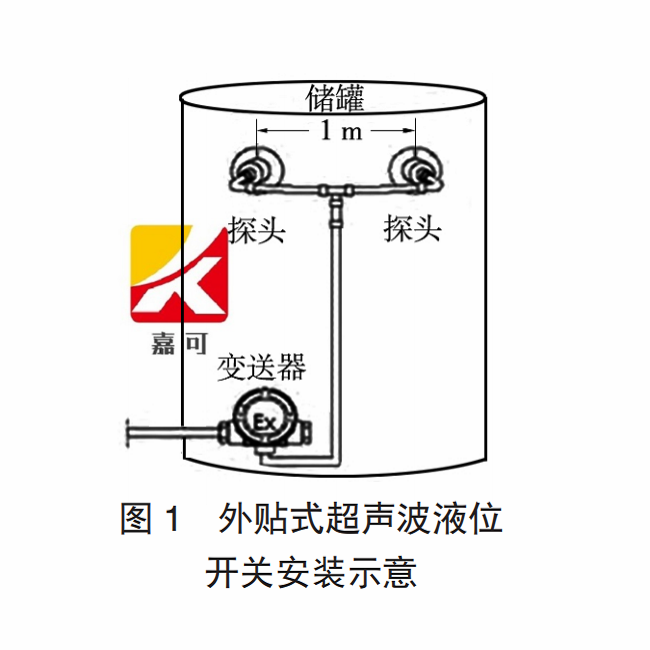

外置式超声波液位开关不直接接触物料,和温度、密度等没有关系,测量时不会对物料的泡沫产生影响,保证工作的可靠性。可以配置成各式探头,不仅测量常温、常压甚至高压储罐,而且还能应用于对质量要求严格苛刻的物料储罐。为测量厚壁储罐液位报警,液位开关测量厚度<60mm。非接触式液位开关安装在罐外壁,不用动火作业,不用对储罐开孔,安装费用低,施工安全,不需要生产停车运行就能安装维护及使用。安装方式基本都是磁力吸附或胶粘。这种开关的重复性及稳定性高,很少产生误报警。没有传动部件,可以做到无腐蚀、无磨损,使用寿命长。环境的温度可以高至300 ℃,与压力无关。如果装有复合探头的还能自动校准、免调试。结合工业萘的物理特性实际要求,选用嘉可自动化仪表的外贴式超声波液位开关,图1所示为液位开关安装示意。
