流量开关的工作原理分析
发布时间：2020-09-04 09:04:59
首先，流量开关中有一个流体通道，该通道在壳体内部，在通道上装有一个内部装有永久磁铁的活塞。工作的时候，流体会给予一定的压力，当活塞被液流所引起的压力差推动时，磁性活塞便会使设备内部的密封簧片开关动作，活塞的直径决定了启动流量。如果液流减少，压力会随着改变，此时不锈钢弹簧会推动活塞复位。如果簧片开关被开动后，可进行远传报警或指示，还可以将其集成在自动控制系统里。

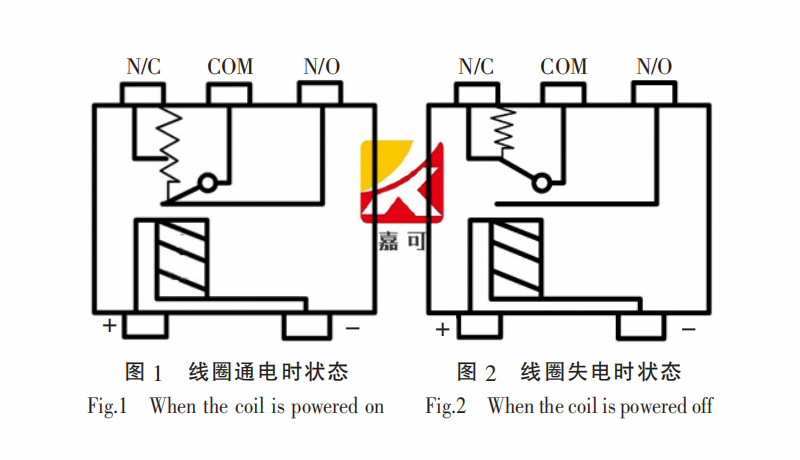

如图1各点为输入1、输入2、COM、N/O、N/C。
输入1：通常是继电器的正极，信号的+值，它位于拉动触针的电磁铁线圈的顶部。
输入2：信号的负值，它位于线圈绕组的末端。
输入2应该总是被认为是负数，因为有些继电器只能单向工作。
COM：是共同点的缩写，大多数情况下，将要切换到的功率的负值连接到此。如果应用程序使用相同的电源，则可将输入2和COM连接在一起。COM是中间端子，连接到电源关闭时拉向N/C的引脚。
N/C：常闭的短路，但是当有信号时，继电器内部的引脚被拉下，直到它接触到N/C，这会将它连接到COM。
N/O：常开的简称，当磁铁关闭时，使用一个小弹簧使其始终接触COM。在大多数情况下，N/O用于打开待机指示灯，因为它在没有电源时打开。
触点：不是端子，而是连接COM与N/O或N/C的引脚。
如果有一个继电器和一个9伏电池，尝试将+和－引脚连接在一起，应该听到一个小的咔哒声，这是引脚触及触点。当关闭电源时，会听到另一个更安静的咔哒声，这是将引脚拉回到N/C。如图2。
线圈的电源接通时，则COM与N/C接通。线圈没电时，COM与N/O接通，显然你可以看到，当电磁铁打开时，磁铁将引脚拉向N/O触点，当关闭时，弹簧将引脚拉向N/C触点。
