气体罗茨流量计开始安装前,特别是安装在新管路或经维修后的管路上时,首先应清扫管路,去除所有堆积的杂物和焊渣、铁锈等。在清扫管路操作期间,应拆下流量计以免测量部件的严重损坏。
1、气体罗茨流量计的安装方式

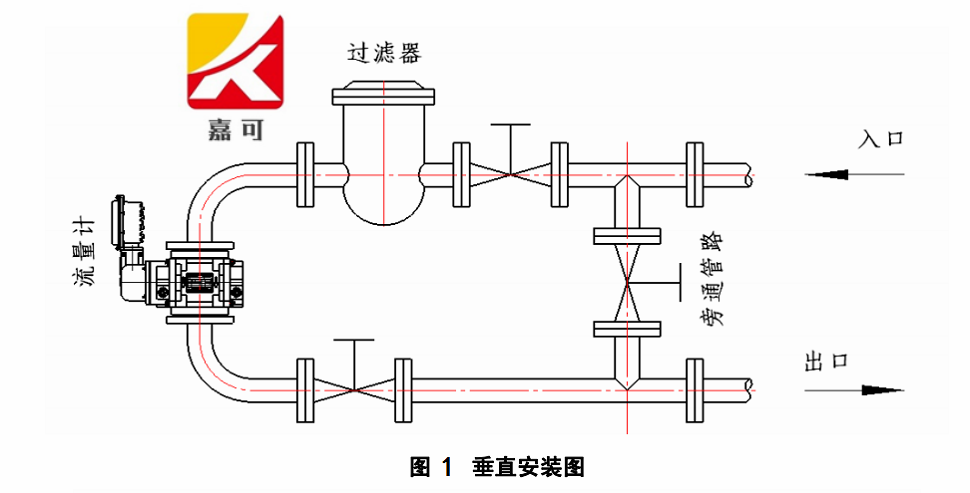

a、垂直安装(见图1):当垂直安装时,气体进口端须在上方,气流由上向下流动,即上进下出。本公司建议用户尽可能采用垂直安装方式,这样安装有助于转子对脏物的自洁能力。

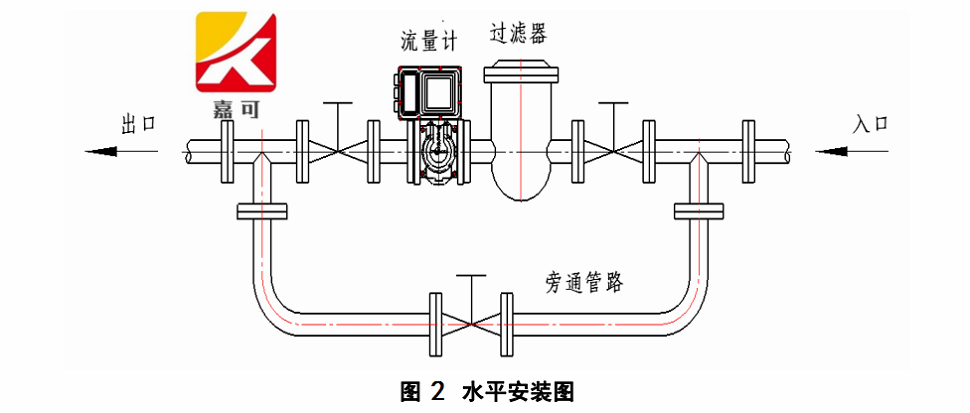

b、水平安装(见图2):水平安装时,流量计进出口端轴线应不低于管道轴线,以防止气体中的杂质滞留在流量计内,影响正常运转。同时应使流量计法兰与过滤器法兰直接对接。
c、关于流向:现场安装时,应按流量计箭头指示流向安装。
d、无论垂直安装或水平安装,都必须使传感器内的转子轴处于水平位置。
2、气体罗茨流量计的安装
a) 流量计周围不得有强外磁场干扰和强烈的机械振动。安装前应根据使用要求审核使用环境条件。
b) 应正确吊装流量计,吊装设备的安全载荷及防护措施应符合有关规定。严禁在流量积算仪处用绳拴结起吊仪表。
c) 流量计上游须安装相应规格且合格的过滤器并定期清洗。实践证明,安装合适的过滤器,是流量计减少故障和延长使用寿命的有效途径。为了便于维护,过滤器应配有差压计。
d) 室外安装流量计时,上部应有遮盖物以防雨水浸蚀和烈日曝晒而影响流量计使用寿命,安装场所应有足够的检查和维修空间。
e) 为不影响流体正常输送,可安装旁通管路。在正常使用时必须紧闭旁通管道阀门。
f) 流量计应与管道同轴安装,并防止密封垫片和黄油进入管道内腔。
g) 防爆场所安装时,流量计必须接地可靠,但不得与强电系统共用地线;在管道安装或检修时,不允许电焊系统的地线与流量计搭接。在任何情况下,用户不得自行更改防爆系统电路元器件型号和规格、连接方式以及任意改动各引线接口,引入电缆的外径为φ8mm~φ8.5mm,同时多余的引入孔应用堵塞封堵,应严格按照 GB3836.1~2 的有关要求进行操作;要打开流量积算仪前盖时,必须先断开外接
电源。
h) 流量计投入运行时,应缓慢开启阀门,逐步增加流速,以免瞬间气流过强冲击而损坏传感器内的转子。
3、气体罗茨流量计的安装注意事项
a) 安装流量计和测量管道时,应使管道应力引起的流量计变形为最小。
b) 务必确保工艺管道与流量计的连接同轴。
c) 防止垫圈或焊缝突入到管道内。
d) 该产品为防爆产品,安装维修时应按有关防爆要求执行。
e) 安装后运行前,必须加润滑油。
f) 安装流量计时,严禁在流量计出入口法兰处直接进行电焊,以免损坏流量计内部零件。
g) 进行密封试压时,应注意流量计压力传感器所能承受的最高压力,以免损坏流量计压力传感器。
