射频导纳物位计使用前需要标定,为满足实际界位测量要求,根据现场条件,射频导纳物位计可以采用两种标定方法:湿标法,根据实际界位变化调整仪表的输出值进行标定的方法;干标法,利用标准电容器送电容值代替实际界位变化来调整仪表的输出值进行标定的方法。
1、湿标法

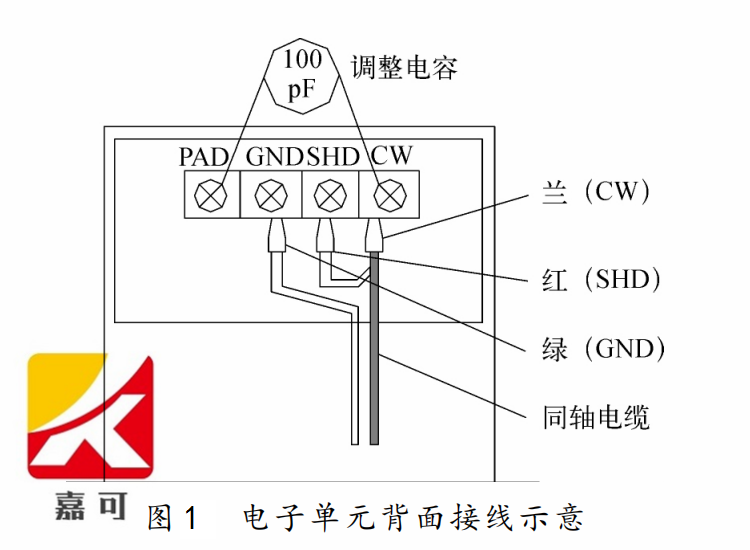

按照规定的颜色标识通过专用连接线将变送器部分的电子单元与探 头可靠连接,中心线接探头的中心端,屏蔽线接探头的屏蔽层,地线 接外壳,电子单元接线如图1所示。
在电子单元正面将4-20mA两线制电源信号通过电缆连接好,万用表放200mA档,表笔插入对应的测量孔中。初始状态量程细调,逆时针旋到底;量程粗调置“1”。改变电脱盐罐油水实际界位,当全部为油时(界位为零),调整零点粗调、细调,使输出电流为4mA;若输出电流总是大于4mA,则在图1中所示增加1只100pF调整电容,再进行零点调整。当水位升高,探头全部被水覆盖时,调整 仪表的量程粗调、细调,使输出电流为20mA,则调整结束。
由于电脱盐罐正常生产过程中界位不允许大幅度波动,这时可选一个工艺允许达到的最低界位值,通过式(1)计算输出电流I输出。式中:L实际 ——当前实际油水界位;L量程 ——探头量程。
通过零点粗调、细调使之与计算值相同;调整油水界位使水位升高,一般达到满量程30%即可满足调整需要,此时通过式(1)计算出的电流值,通过量程粗调、细调达到该值,即调整结束。调整时的注意事项如下:
(1)调整时,必须先调整零点,再调整量程。
(2)调整结束时,还须通过工艺放样口确认仪表标定情况,确保仪表投用可靠。
(3)乳化层的存在也会干扰界位测量,乳化层介于油水之间,与水的密度差更小,所以乳化层的厚度要引起重视,避免界位假指示。
2、干标法
在某些情况下,采用充满和放空电脱盐内介质的方法不能满足调整需要。这时,可采用1台标准仪器:用调节范围在0~99999pF的可调电容箱代替探头模拟实际界位变化对仪表电子单元进行再标定。
记录原始标定数据,断开探头连接线,将电容箱及万用表接到电子单元上,调节电容箱使万用表显示最小值(4mA),记录此时电容箱上电容值;再调节电容箱使万用表显示最大值(20mA),同样记录此时电容箱上电容值;最后,断开电容箱及万用表,重新连接探头。当仪表需要重新标定时,可按照上述记录的电容数据标定电子单元。
