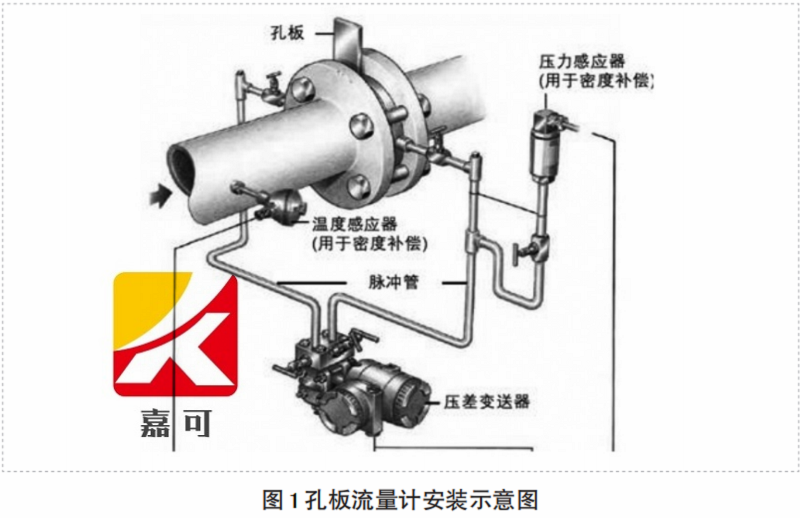

节流式差压流量计由三部分组成:节流装置,差压变送器和流量显示仪表。节流式差压流量计工作原理是充满管道的流体,流束在节流件处局部收缩。这时候流速变大,压力降低,在节流件前后形成压差压差开方与流速成正比,通过测量压差来得到流量。按照节流件的结构形式可以分为标准孔板,喷嘴,文丘里管,均速管。
节流式差压流量计在供热工程中应用的优点:
(1)结构简单,牢固,性能稳定可靠,使用期限长,价格低廉。
(2)测量精度可达到精度可达到+-1~2%。
(3)可以应用与高温,高压场合。
(4)有大口径产品。
节流式差压流量计在节流使流体失去了理想状态,在供热工程中应用的缺点如下:
(1)较窄的1:3量程比,只适用于热网用户蒸汽用量比较稳定的场合。
(2)安装需要较长的前后直管段,以保证节流件进口端是稳定的管流,一般很难满足。
(3)孔板、喷嘴压力损失大。
(4)影响测量精度的因素太多,从设计、制造到安装要求严格,任何一个环节不符合标准文件的要求,都会带来较大的测量误差。
节流式流量仪表最大的缺点是要求较长的直管段,才能获得较高的精度,在实际应用中具有较大的局限性。
