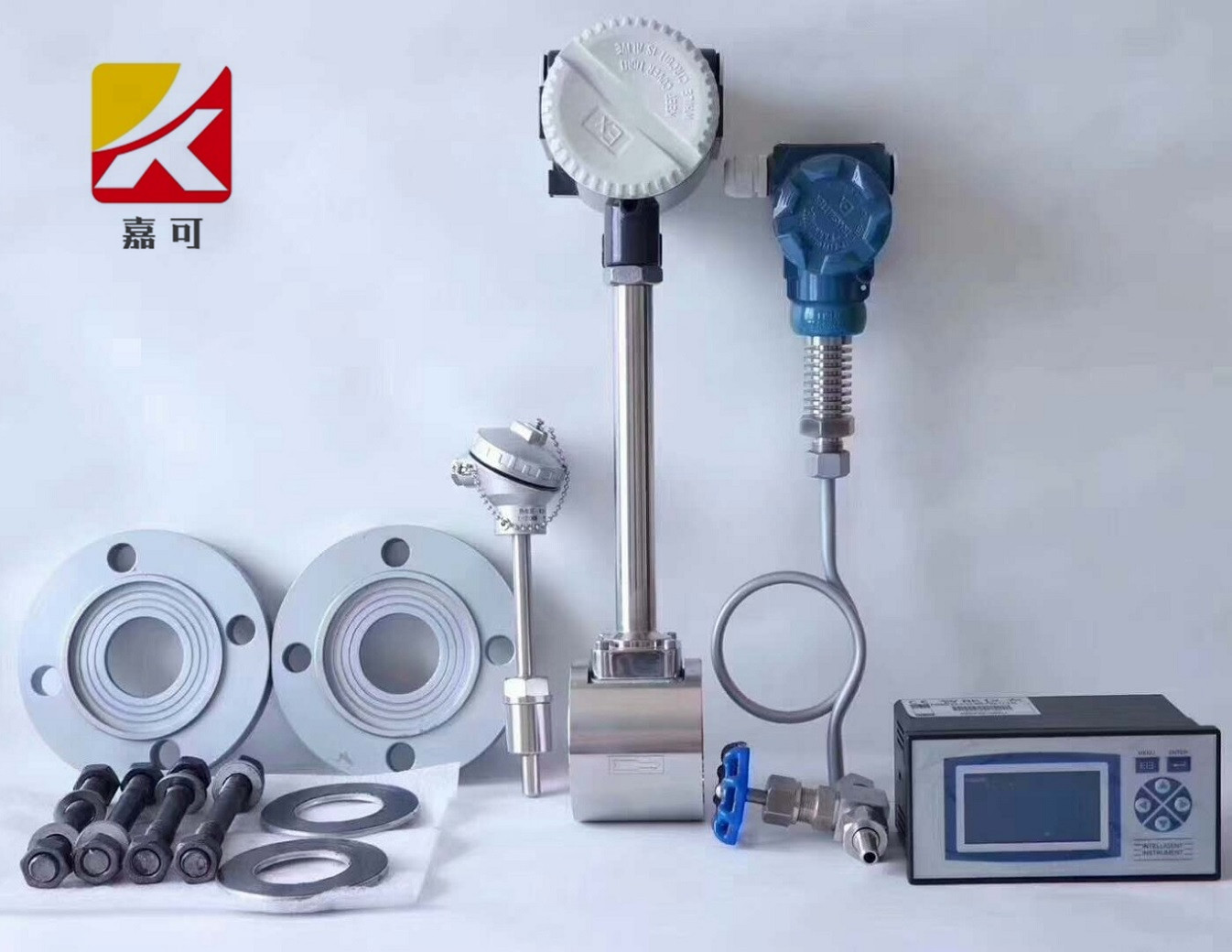

涡街流量计在不同介质流量测量中的注意事项
发布时间:2020-04-19 13:15:59

涡街流量计利用“卡门涡街”原理。在流体中安放旋涡发生体,流体在旋涡发生体的下游两侧交替地分离出两列有规律的交错排列的旋涡,在一定雷诺数范围内,该旋涡频率与旋涡发生体的几何尺寸、管道的几何尺寸有关,旋涡的频率正比于流量。

涡街流量计仪表系数K的影响因素有:

1、管道雷诺数的影响;

2、温度的影响;

3、气体 ( 蒸汽) 压缩性引起的影响。

通过上述涡街流量计的测量原理和影响因素进行全面的分析,涡街流量计在不同介质流量测量中的共性、差异性及安装应用注意事项如表1所示。

项目

气体

蒸汽

液体

准确度等级

1.5级

1.5级

1.5级

下限流速

2~3m/s

2~3m/s

高温型:2~4.2 m/s

0.35~0.4 m/s

常用流速

20m/s≤v≤35 m/s

20m/s≤v≤35 m/s

2m/s≤v≤5 m/s

最大流速



低于80m/s

低于80m/s

低于10m/s

流体温度范围

一般型,-20~260℃

一般型,-20~260℃

高温型,-20~350℃

一般型,-20~260℃

检定方式

气体实流标定

气体实流标定

水标定

应用范围

空气、氮气、氧气等,可燃性或爆炸性流体为介质时,选用的防爆型,氧气选用时要脱脂、禁油。

压力不高于4.0 MPa,温度不高于420℃的中低压蒸汽。

低粘度、低电导率的液体,如脱盐水、冷凝水。

传感器与转换器组成方式

一般采用一体型

分离型

高温液体用分离型

安装位置要求

垂直安装时流体向上流动; 水平安装时,有流量计的管段应在高处; 安装在低处时,下游管道高于流量计,以保持满管。

前后直管段要求

前20D后5D,阀门安装在流量计的下游,采用温压补偿时,一般在流量计下游后5D处安装压力测点,后7D处安装温度测点。

防干扰

应避免外部电磁场干扰,当附近有大功率电机时,为了避免工频干扰,应采用屏蔽电缆,并且信号传输方式尽量采用4~20mA模拟信号,不采用脉冲频率信号。

防振安装

涡街流量计安装应避免机械振动,尤其是管道横向振动,否则会产生附加测量误差。

防爆型使用注意事项

1、应可靠接地;

2、绝对不能在通电状态下在现场打开仪表外壳,在检修时要注意保护外壳,尤其是流量计的隔爆接合面不能受损伤。
