如何正确地安装涡街流量计
发布时间:2020-04-18 08:18:25

涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,这种旋涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列,旋涡的发生频率与流体的速度成正比,通过测量旋涡频率可以计算出流过旋涡发生体的流体平均速度,从而计算出体积流量。

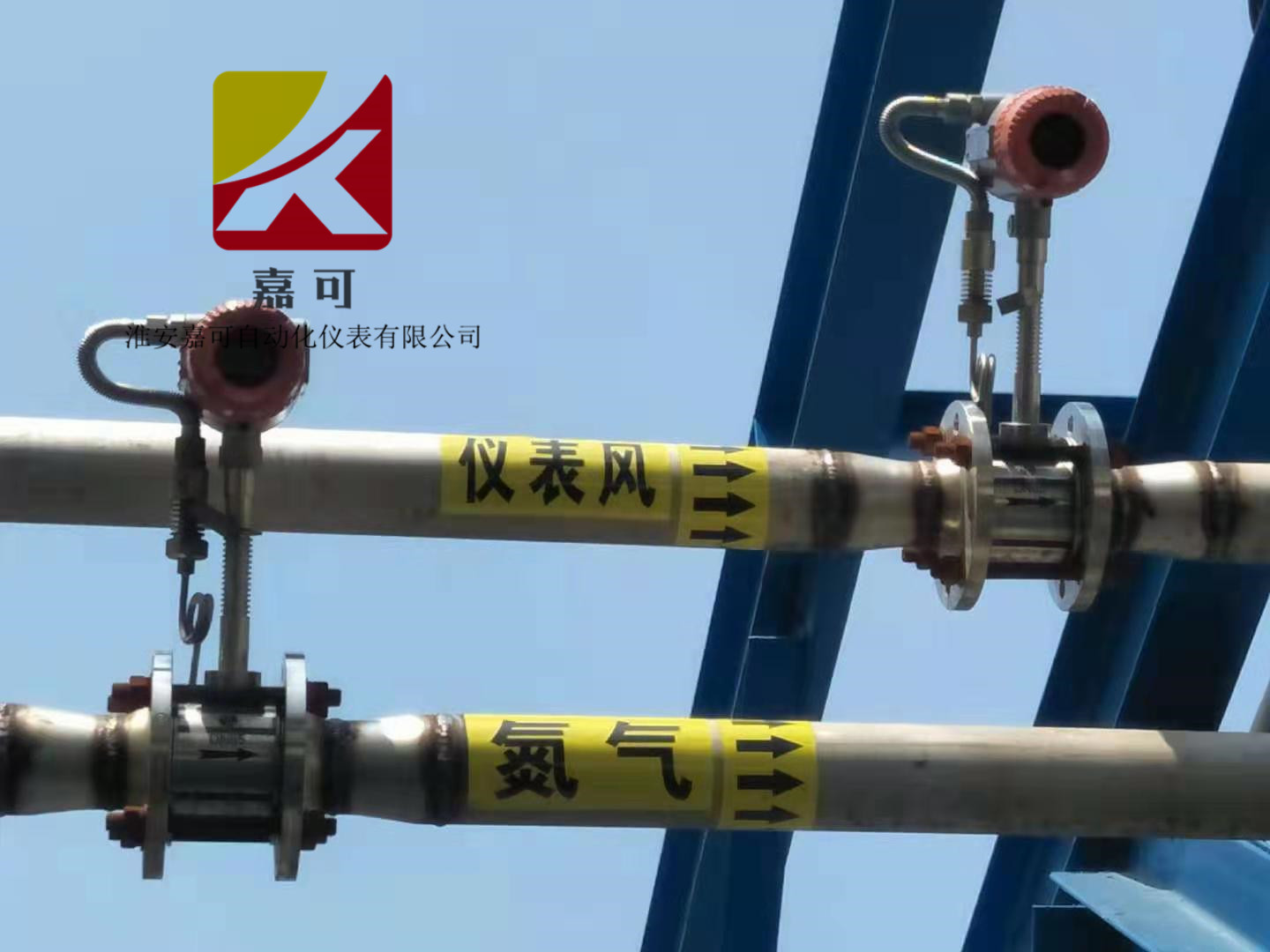

涡街流量计的安装应遵循以下几点:涡街传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上;应避免安装在有机械振动的管道上,当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架;应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所;测量气体情况下,需要对被测流体进行温度、压力补偿;被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器;传感器的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象,安装液体传感器的附近管道内,应充满被测液体。
