新型插入式涡街流量计的应用
发布时间：2020-03-28 09:26:58

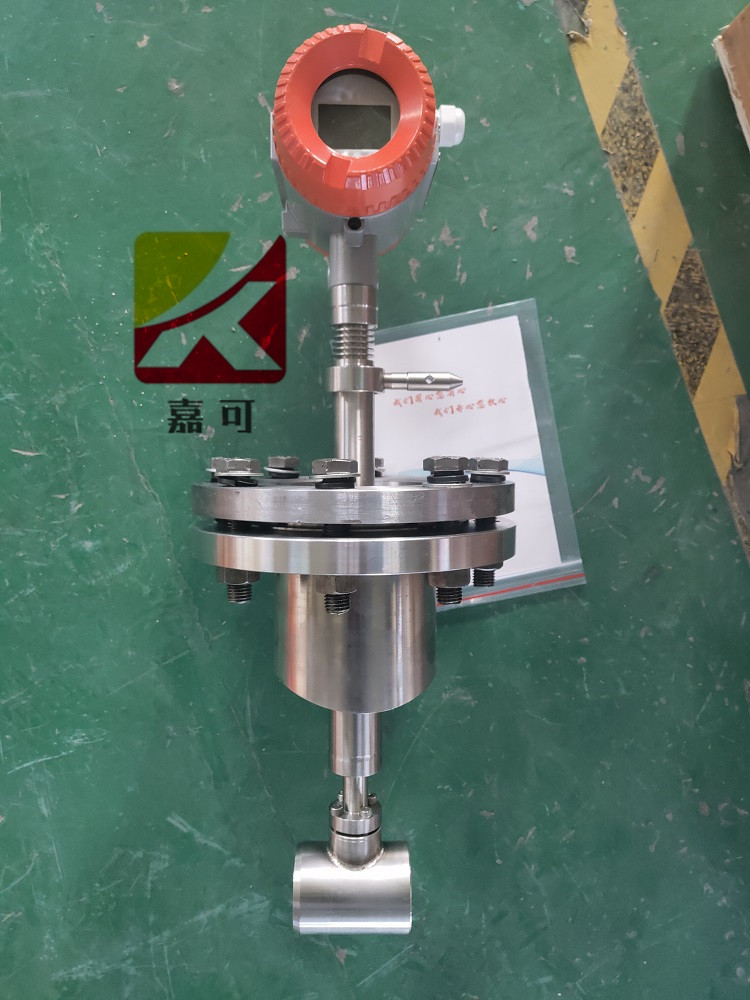

涡街流量计多以管道法兰式结构形式在用户中广泛使用，但其相对价格较高，且只有在现场管线停产检修时才能进行安装、维护。针对此种情况，研制了插入式涡街量计，因其特殊的结构形式，配合自主研发的专用配套工具，可实现现场管道在不停产的状态下进行安装或更换插入式涡街流量计，该产品造价低廉、抗振性强、无零点漂移、可靠性高。通过长时间对插入式涡街流量计进行大量波形分析和频谱分析，设计出最佳的探头形状、壁厚、高度、探头杆直径、发生体的几何尺寸，和与之相配套采用并联方式的四片压电晶体及插入式涡街流量计插入管道的深度，普遍适用于大口径工业管道安装特点。采用先进的加工中心进行生产加工各个零部件，确保各个零部件的同轴度和表面粗糙度等加工精度，再配合热处理工艺，从而最大限度地克服涡街流量计存在的固有自振荡频率对信号的影响，其准确度等级能够达到 ±1.5% FS 以上。
插入式涡街流量计实现流量测量的理论基础是流体力学中著名的“卡门涡街”原理，在流动的流体中装置一个非线性三角柱形体，即涡旋发生体。当流体沿涡旋发生体绕流时，会在涡旋发生体下游产生两列不对称，但有规律交替地分离释放出一系列漩涡束，只有当两涡漩列之间的距离h和同列的两涡漩之间的距离L之比满足h/L=0.281时，所产生的涡街才是稳定的。
按国际标准化组织 IS07145（在环形截面封闭管道中的流体流量测定——在截面一点的速度测量法），采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的标准信号：（4 ～ 20）mA DC。
