涡街流量计选型时对测量上下限的考虑
发布时间:2020-03-23 09:12:16

在对涡街流量计进行选择时,首要问题和选择其他类型流量计相同,都是要合理选择流量计的口径规格。在对流量计口径规格进行选择时,应充分考虑实际测量范围的要求等因素,对不同流量计仪器的测量上下限范围进行对比分析,从而合理选择相应的口径规格(在选型时要注意涡街的上下限)。

在涡街流量计的使用过程中,往往会由于忽视了测量限值因素,或者是对测量限值的理解不准确,影响了涡街的正常运行,并造成测量结果的不准确。由于涡街流量计这种仪器对于旋转流以及流畅畸变具有较高的敏感度,因此,应选择具有流动调整期以及直段管长度能够达到测量要求的设备,才能有效提高测量的准确性。

对于涡街流量计来说,其测量下限是一个可变数值。当工况条件发生改变时,同一设备在对相同状态流体进行测量时,其测量下限也会存在变化的可能。当流量未达到测量下限条件时,涡街流量计的示值通常会出现0的显示,无法准确反映流量趋势。影响涡街流量计实际测量下限的因素有很多,例如施测环境的干扰强度、设备的抗干扰性、雷诺数、信号和传感器增益处理的低端频响因素以及流体工况密度等,所以难以通过查询产品样本等方法来直接掌握测量下限的变化范围,这就要求测量人员必须对各种因素进行全面的分析,并对各种因素影响下的测量下限进行计算查询,最后应将计算结果的最高值确定为测量下限的实际数值。

当涡街流量计的被测流量体积超过其测量上限时,不仅会产生超差问题,甚至会造成发生体或者传感器出现断裂等严重的事故,对下游设备造成严重的安全威胁。

影响流量计实际测量上限数值的因素主要包括涡街发生体以及传感器的实际抗载性能、信号增益处理系统的实际高端频响等。通常在产品样本中会标示仪器在测量液体、气体以及蒸汽时的可测流体流速的上限数值,将其与流通管的截面面积相乘就能够对工况体积流量的测量上限进行计算;同时,也可以以此为基础来对质量流量等进行上限值进行核算分析。当流量加大时,会造成涡街稳定性下降 ;而当流量超出上限时,受高端频响因素的影响,其不稳定性将进一步加剧,因此随着流量的快速上升,漏记漩涡的数量也将不断增加,造成显示数值出现倒走的特殊情况,此时的测量超差十分严重。虽然一些产品在其样本说明中指出,可以通过特殊算法来对倒走现象加以抵消,从而使涡街流量计的示值能够在超限后仍维持在上限,以控制误差范围,然而这种处理方式不仅会进一步增加现场超限的判定难度,甚至还会产生传感器断裂等严重的安全事故。

另外,部分涡街流量计仪器采用的是合并漩涡传感器以及涡街发生体的结构形式,也就是在发生体内封装压电晶体。由于该结构类型的涡街发生体还需要配备绞支良以及悬臂梁等辅助性结构,一旦在流量超限条件下受到异物撞击或者水锤作用的影响,比较容易造成发生体的断裂,因此在选型时应充分考虑相关因素。

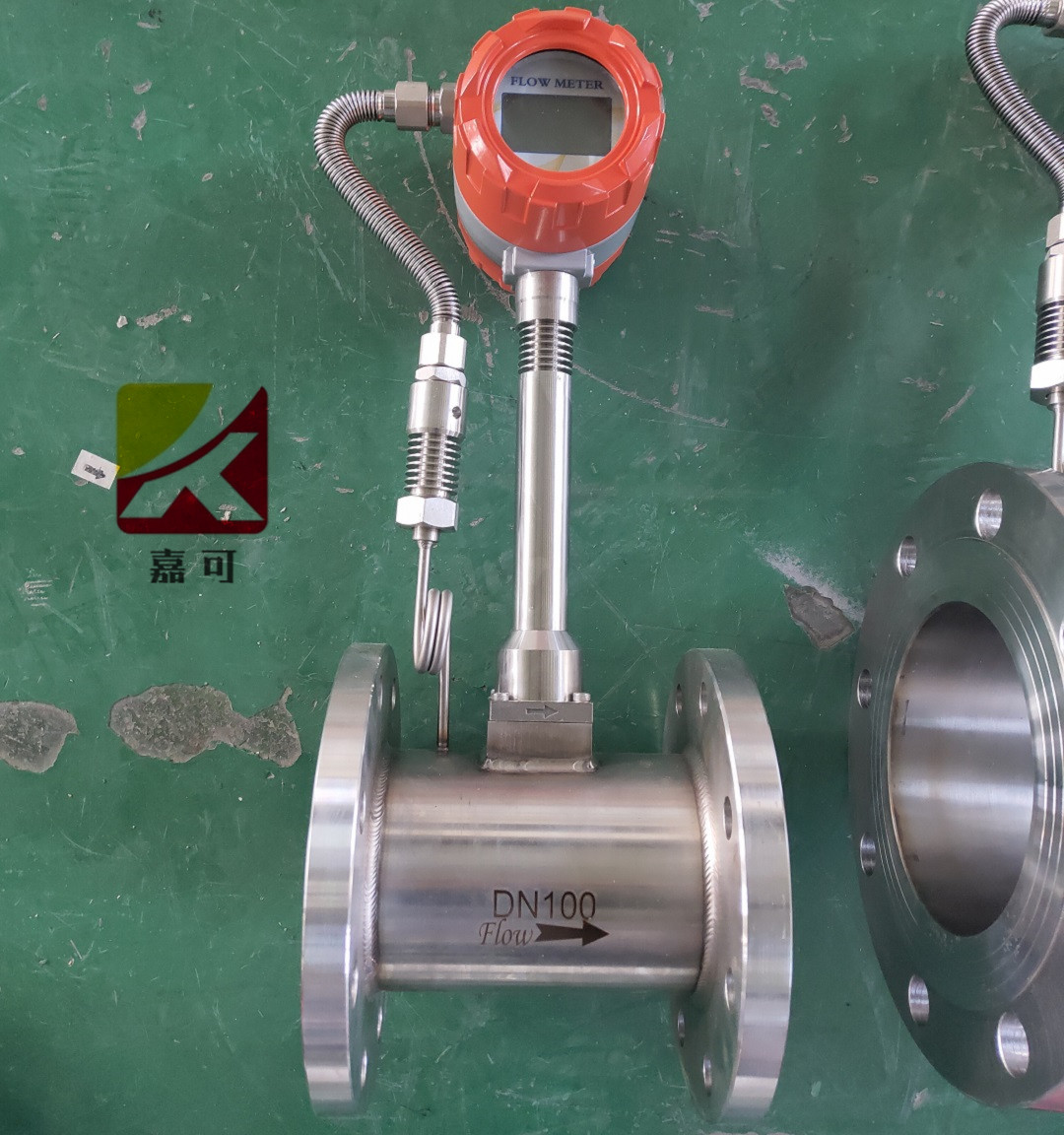

涡街 (2) - 副本.jpg
