水煤浆流量计与切断阀的选型
发布时间：2020-03-12 16:02:00

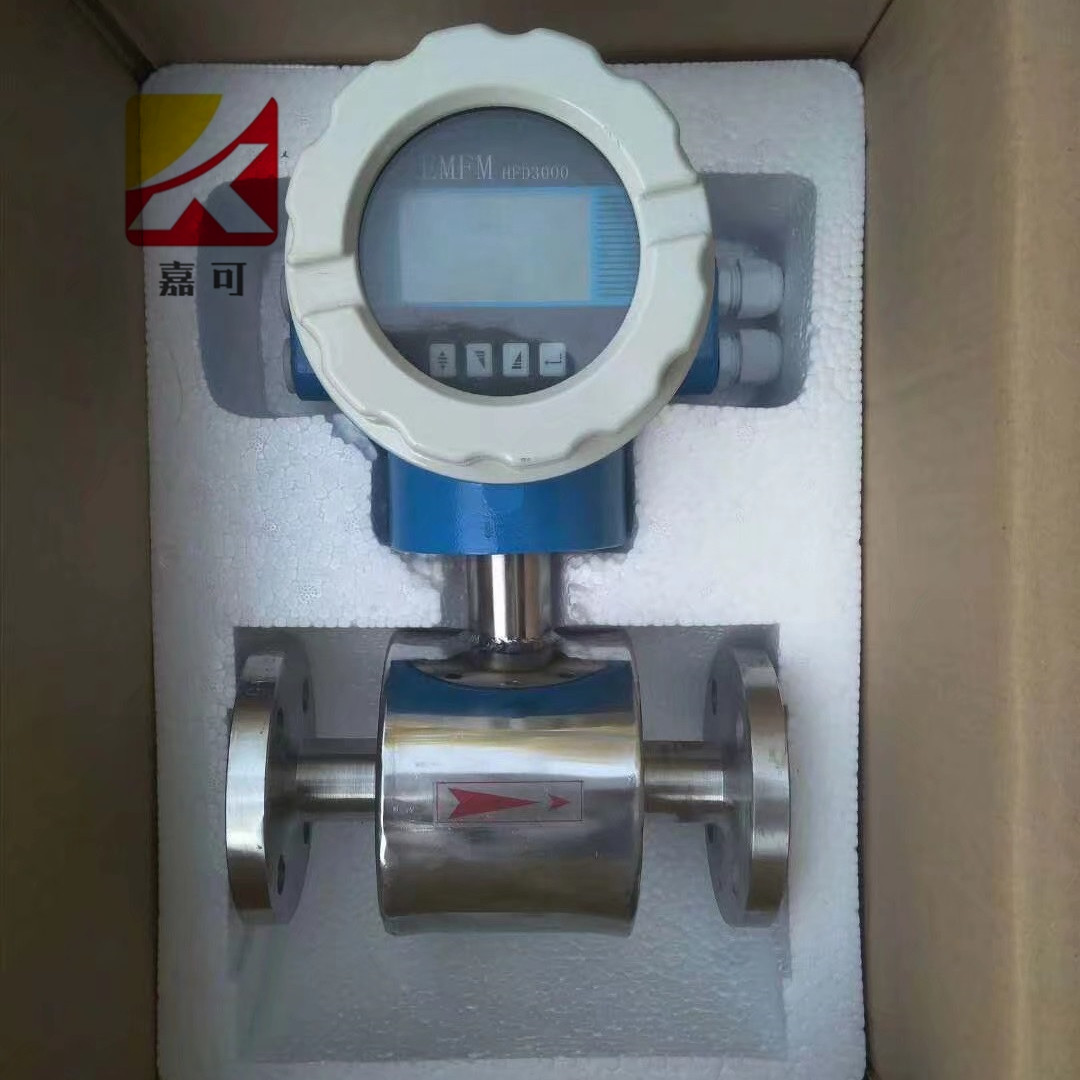

1、水煤浆电磁流量计
水煤浆是非牛顿流体，由于其特殊的物理特性，固体质量分数达55％~65％，动力黏度在0.7~3.0Pa·s，流速只有不到1m/s，同时具有一定的腐蚀性。要求流量计具有抗冲刷性，低流速抗干扰性及抗腐蚀性，所以需要采用专用的煤浆电磁流量计测量流量。水煤浆电磁流量计特点：
（1）通常采用抗冲刷衬里，材质如耐磨ETFE或PFA，也有采用聚氨酯衬里的。
（2）采用低噪音或双频励磁电极，材质如哈氏合金Ｃ加陶瓷。
（3）采用分体式变送器，具有滤波降噪功能。
（4）需要有良好的接地装置，可选内置接地和外置接地环两种，外置接地环还可以起到保护衬里翻边的作用。
2、水煤浆气动切断球阀
水煤浆切断球阀通常采用固定球型式，阀体材质采用碳钢WCB，其下游切断阀接近炉头位置，需考虑回火425℃高温要求，材质采用碳钢WC6或WC9，可要求基材进行NACE处理，阀芯阀座采用SS316加STELLITE6或碳化钨（WC）硬化处理，阀 芯采用刮刀设计，阀杆采用防喷出结构，材质为17-4PH加热处理，阀座后弹簧材质为INCONEL750，开关行程时间均要求小于5s，选用弹簧复位气缸式执行机构，在出厂前根据配管要求旋转一定的角度。
GE工艺包目前通常要求在水煤浆主管线及回流管线上均设置上、下游两道切断阀，４台煤浆阀均为参与开车顺控及安全联锁的重要切断阀，所以对阀门的泄漏等级要求较高，一般推荐TSO，V级双向密封，但根据煤浆阀的切断特性，同时要求阀门能达到API598双向零泄漏密封等级。
