双声道超声波流量计在线不断流安装的应用案例
发布时间：2020-03-03 10:03:31
某供水集团一水厂某原安装管段式电磁流量计进行计量的DN1600管道，由于邻近使用寿命(已使用近15年)，出现流量计测量偏差和波动过大的现象，需要更换双声道超声波流量计。更换过程中，将DN1600电磁流量计外壳在现场用气焊切割掉，拆下励磁线圈后在原有流量计本体的管段上现场开孔安装双声道超声波流量计。整个安装过程采用现场不断流在线带压安装，安装之后测得的流量稳定性、线性度都能达到使用要求。经实践总结，更换实施过程中要注意的几个问题。
( 1) 要确认在用电磁流量计的管壁厚度及内衬材料特性，保证换能器在管段内壁的突出长度;
( 2) 用气焊切割电磁流量计外壳时，一定要在管道内充满水的情况下( 最好是带压并继续保持管内水在运行流动的状态) 进行，以免内衬受热凸起变形影响流态;

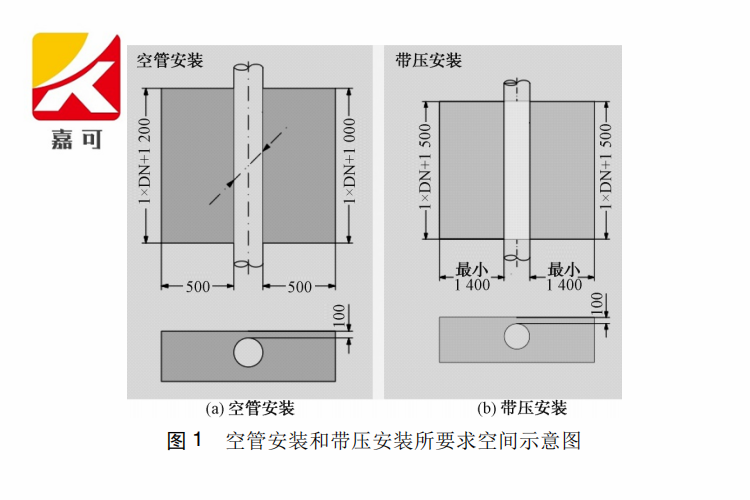

( 3) 要有足够安装空间(流量井)，可以用原有的流量井，但管壁与流量井墙壁最小距离不小于500mm，流量井长不小于1.5倍管径。超声波流量计空管安装和带压安装要求空间如图1所示。
为进一步确认现场开孔安装多声道超声流量计的性能指标，采用历史数据、泵机的电耗数据、流量计前端的清水池的库容等多个校核手段，对本次现场开孔安装的双声道超声波流量计进行了测量数据的核定。核定的结果是线性误差在0.48%以内，重复性在0.288%以内。
