基于Wi-Fi技术振动无线采集系统的构成
发布时间：2020-02-16 10:35:21
振动无线采集系统由无线采集仪、无线路由器、振动无线传感器组成。无线采集仪基于平板电脑硬件平台开发，操作系统平台为 Windows。由于平板电脑是市场成熟产品，仅需开发基于Windows平台的采集软件即可，因此可大大节约采集系统开发的时间成本、以及降低系统开发的经济成本。路由器采用便携 U 盘式无线路由器，供电电源直接由平板电脑 USB 接口提供，便于采集系统的搭建和方便现场操作。

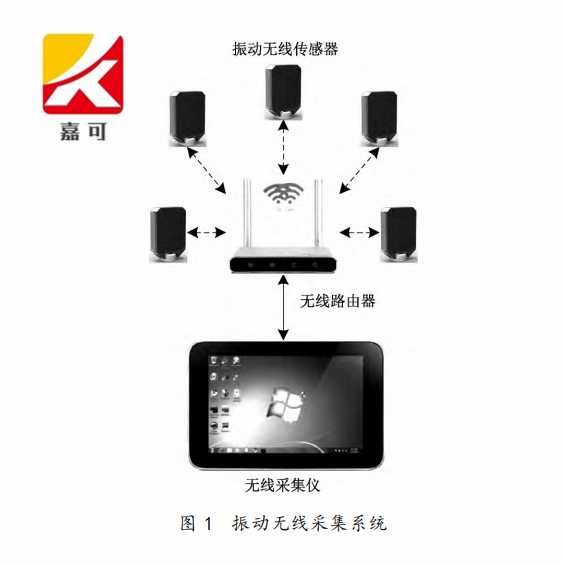

图1是振动无线采集系统的工作示意图。系统采用基础架构模式进行Wi-Fi组网，无线路由器作为整个网络的中心节点，建立起无线采集仪与振动无线传感器之间的网络连接，无线采集仪访问任何一个振动无线传感器，都需要经由无线路由器完成。
为方便采集人员操作和采集测点的管理，无线采集系统组网前，将振动无线传感器的 MAC 地址与 IP 地址进行绑定，使得传感器编号与 IP 地址一一对应，以避免采集仪所获取测点数据发生混淆。
将无线路由器与无线采集仪通过 USB 接口连接，并通过无线采集仪内置的浏览器访问无线路由器管理页面中的 IP 与 MAC 绑定设置界面，将振动无线传感器 MAC 地址与 IP 地址进行绑定。这样，IP地址也就可以作为无线传感器的唯一ID，使得传感器编号与 IP 地址一一对应，从而提高了采集系统的适用性与便利性。表 1 是调试中所用 6 个振动无线传感器的 IP 地址分配情况。地址绑定完毕后，开启无线路由器的 MAC 地址过滤功能，只允许这些预设好 MAC地址的无线传感器连接路由器。由此一来，无线采集仪可方便地经由无线路由器与每个传感器建立起透明连接，进而获取传感器的振动数据与工作状态，同时也可简化采集系统的操作。
![9P[V{UCAERNM%WF37Q$]JK3_副本.png](/jk/upload/images/20200216/1581820501127025302.png "1581820501127025302.png")
