导波雷达水位系统组成和工作原理
发布时间:2020-01-18 09:25:28

1、系统组成

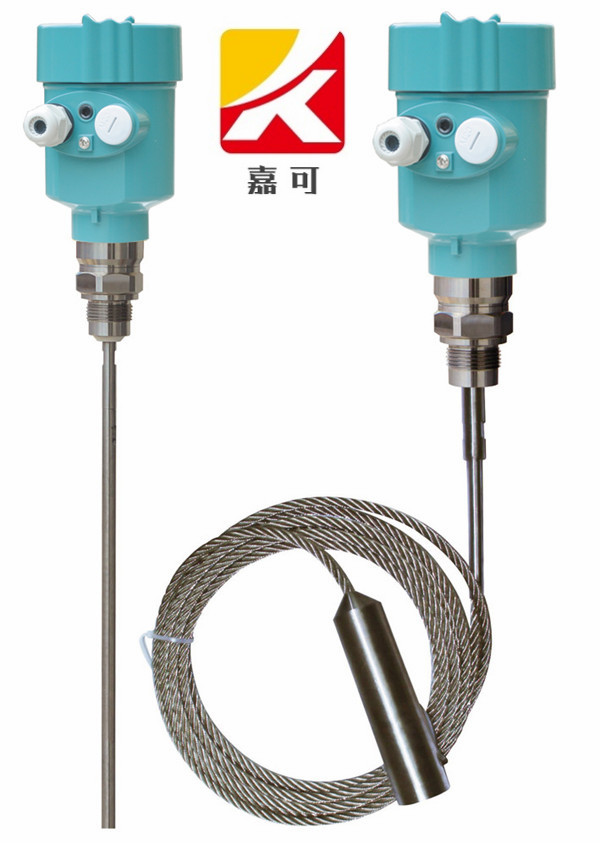

导波雷达水位系统是由导波雷达、遥测终端机、GPRS 模块、太阳能电池组、SIM 卡、云平台等组成。导波雷达水位系统选用JK系列导波雷达,最大量程45m,该仪表具有精度高(精度±2mm)、稳定性好(过程温度-40℃~150℃)、免维护等特点。RTU遥测终端机是集数据采集与无线通讯为一体的终端设备,可同时采集多路脉冲量、开关量和模拟量,以移动GSM/GPRS 为通讯平台,所有的数据参数都可用手机查询与设置。10W 太阳能电板供电,后备3AH 锂电池,充满(10h 太阳)工作20d,锂电池有过充过放保护。

2、工作原理

采用的是先进的回波处理技术,它发射出的电磁脉冲以光速的速度沿着钢缆或探棒进行传播,当遇到被测介质表面时,部分脉冲被反射回来形成回波,并沿相同路径返回到脉冲发射装置,通过计算可以得出液位的空高。通过遥测终端机为水务平台上传数据,遥测终端机内置电池拥有充放电功能,可利用太阳能板供电系统满足其功能。系统采用移动或联通GSM/GPRS 通信平台,通过手机查询即时水位,也可通过互联网上的云平台查询。电池电压实时监测,与水位信息同时显示在界面上。外壳采用全密封防水设计,适应野外露水和被水浸泡,符合IP68 标准。
