外贴式液位计的原理和组成
发布时间:2020-01-05 08:06:59

1、外贴式液位计的原理

外贴式液位计是一种利用声纳测距原理,并采用微振动分析技术,从容器外测量液位的新型液位仪表。

声纳测距原理:由吸附在储罐底部的液位探头发射声波,穿透罐壁并在液体内传播,当声波到达液面时,会被反射一部分形成回波,回波信号到达罐底,穿透罐壁,被液位探头接收,并传至液位计主机内。根据发射和接收到回波的时间差,计算出液位高度。

微振动分析技术:实际生产中工况复杂,罐型不同;罐内有内件、盘管;工艺介质黏稠、含杂质;温度变化等。这些因素会产生很多干扰信号,让液位探头接收到的回波信号变复杂,微振动分析技术会自动判断正确的液位信号,很好地解决回波干扰问题。

自动校准功能:当液体的温度、成分发生变化时,会对声纳信号在液体里的传播速度产生影响,带来测量误差。为确保仪表测量精度,可在容器内加装校准器,用校准探头测量校准器内液柱的长度(校准器长1m),得到声纳在液体里的实际传播速度,在液位计主机内对液位的测量结果进行补偿修正,消除液体温度和成分变化对测量精度的影响。

2、外贴式液位计的组成

外贴式液位计由液位探头、校准探头和液位计主机三部分组成,针对不同场合,还可设置校准器、转向器、探头安装座、仪表保护箱等组件。

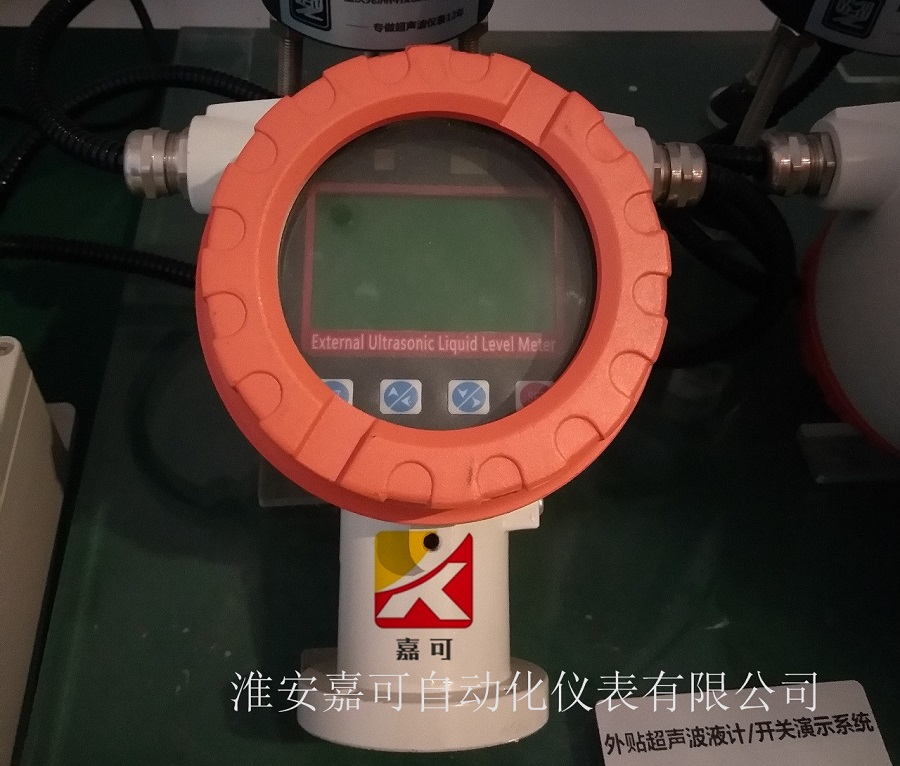

液位探头直接吸附在罐底的外壁上,负责发出声纳和接收回波。校准探头在罐体外壁的安装形式同液位探头。转向器一般用于罐底无法安装液位探头的工况,将液位探头安装在罐体侧面,再通过转向器将声波反射到液面。液位计主机安装在被测容器旁,将检测信号进行接收、分析和计算后,转变成4~20mA标准模拟量信号,传输DCS进行集中显示,也可提供MODBUS、TCP等通讯方式。
