1、工作原理
旋进旋涡流量计中流量传感器的流通剖面类似文丘利管的型线，在入口侧安放一组螺旋型导流叶片。当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流；当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。流量计由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输出信号接口，输出各种信号。

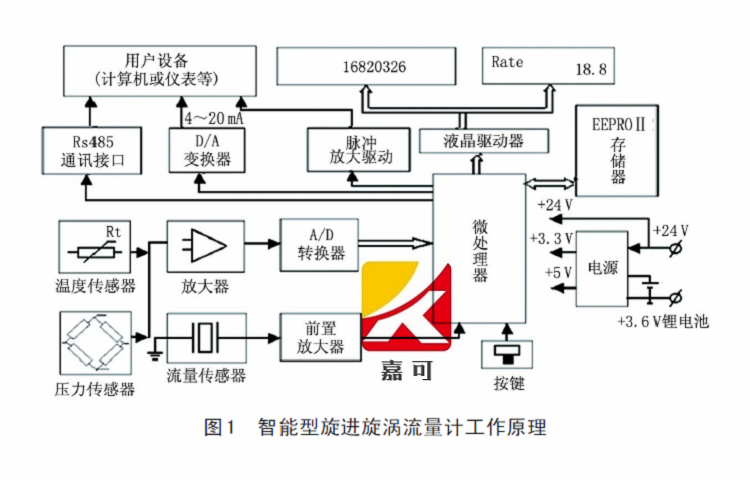

当被计量介质沿着流动的流体进入流量传感器入口时，螺旋形叶片强迫流体进入旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速。当旋涡流进入扩散段后，因回流作用强迫进行旋进式二次旋转，此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱电荷信号，同时经前置放大器放大、滤波、整形后变成两路频率与流速成正比的脉冲信号，积算仪中的处理电路对两路的脉冲信号进行比较与判别，剔除干扰信号，而对正常的流量信号进行计数处理。旋进旋涡流量计其工作原理如图1 所示。
2、组成结构

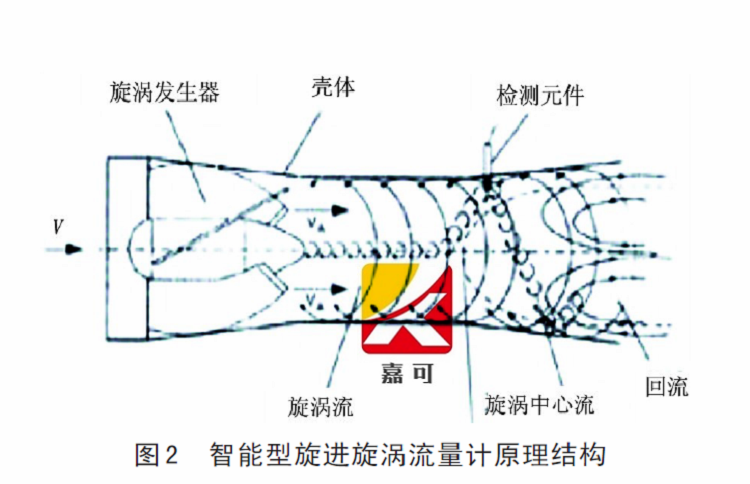

旋进旋涡流量计由壳体、旋涡发生体、除旋整流器、旋涡检测组件、压力接口、信号输出接口、温度接口等组成（图2）。
3、特点
（1）测量流量范围较宽，可有效工作在孔板流量计无法准确计量的小流量区域。
（2）在工艺安装中，较孔板流量计可大大缩短仪表上、下游直管段。
（3）流量信号既可就地显示，也可按需远传。
（4）体积小、重量轻，便于离线标定。
（5）无可动部件，对于一般的测量不存在仪表的机械磨损。
（6）实现机电一体化，日常的计量不需要人工值守。
