插入式电磁流量计的安装说明
发布时间:2019-12-03 17:11:16

插入式电磁流量计的安装说明

1、安装环境的选择

(1)应尽量远离具有强酚水场的设备,如大电机、大变压器等;

(2)安装场所不应有强烈的震动,管道固定牢靠,环境温度应变化不大;

(3)安装环境应便于安装和维护。

2、安装位置的选择

(1)安装位置必须保证管道内始终充满被测流体;

(2)选择流体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件;

(3)测量双相(固、液或气、液)流体时,应选择不易引起相分离的地方;

(4)应避免测量部位出现负压;

(5)被侧管道直径或周长容易测量,并且椭圆度应较小。

3、直管段要求

传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D代表被测管道通径)。

4、流量控制阀门和调节阀门

流量控制阀门应安装在传感器上游侧的被测管道上,流量调节阀门应安装在传感器下游侧,测量时,通常流量控制阀门应处于全开状态。

5、传感器的安装

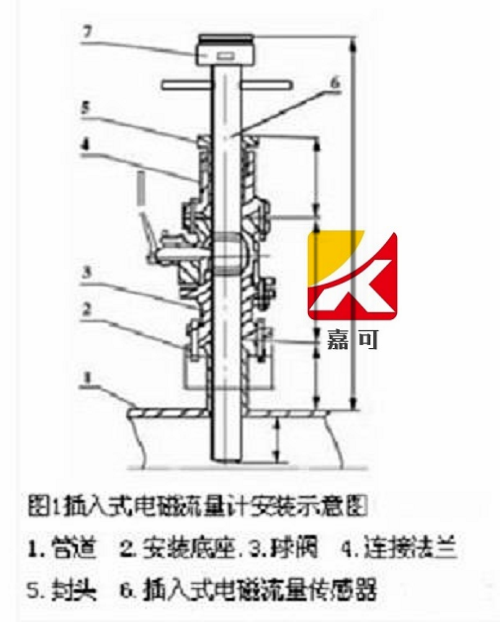

(1)传感器应与测量管道垂直安装(见图1),传感器插入管道时应与管道断面的垂直直径夹角小于5°,适用于测量管道振动小的清洁介质。传感器插入点有两种方法:一是插入到被测管道的中心轴线上(即1/2倍的管径);二是插入到管道内壁为管道的1/4处。

(2)关掉上游流量控制阀门或采用低压供水。

(3)将DN50球阀安装到底座上,注意球阀的长空腔向上,检查球阀是否能全开、全关,如有问题可进行修理。将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上,松开定位螺钉和压紧螺母,将传感器插入杆通过球阀插入被测管道。插入深度由6.4.4计算,并由游标卡尺或钢卷尺测量,符合要求后,上紧螺母和定位螺钉,同时应注意传感器方向标志杆指向应和流体流向一致。

(4)用游标卡尺或钢卷尺测量传感器电极至方向标志杆之前的距离,设测得传感器电极与其方向标志杆的长度为H,对于D≤400mm,插入深度可由下式计算E为:E=H-0.5D;对于D<400 mm通径时,E=H-0.121D

6、安装底座的焊接

(1)安装底座管子的轴线与被测管道的轴线相互垂直;

(2)常规不锈钢法兰采用不锈钢焊条平焊,PVC管道可采用热熔胶条固焊,焊后须保证法兰端面与管轴线平行,焊缝牢固,能承受1.6MPa压力无渗漏现象;

(3)被测管道开孔尺寸与安装底座的通径外径一致。

7、接地

传感器产生的流量信号非常微弱,通常为微伏或毫伏级。因此,防止外界电干扰的影响是用好流量计的一个重要因素,接地是解决电干扰影响的一个很有效的措施。
