流量计作为贸易结算的重要参数,流量计量的精度关系到供用双方的经济利益。各类流量计量仪表都有各自的优缺点,适用的范围,在选型过程中要扬长避短,选择合适的流量计。首先作为贸易结算的流量计量仪表,应满足符合国家经委关于印发“企业能源计量器具配备和管理通则(试行)”的通知,用于包括过热蒸汽和饱和蒸汽的蒸汽计量,精度应高于±2.5%。其次,根据供热蒸汽介质温度一般为200~250度,低压蒸汽的特点,剔除显然不合适的方法和仪表,本文对热网工程中应用较广泛的涡街流量计进行分析。

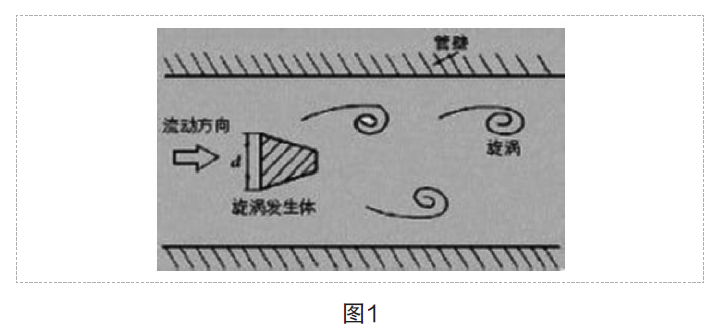

涡街流量计的工作原理是当流体通过旋涡发生体时,将在其后两侧产生交替旋涡,旋涡的频率f与流经旋涡发生体的流速V成正比,测得频率f,可以得到流体流量。蒸汽在旋涡发生体上会在较宽的雷诺数范围内产生稳定、可靠的旋涡,信噪比高,易于检测。
涡街流量计在蒸汽计量中的优点在于:
(1)无可动部件,可靠性好。
(2)结构简单、牢固,变送器一体化生成,安装、维修简便。
(3)较宽的1:10量程比,精度可达到±1~2%,压力损失小。
(4)价位适中,性价比高。
涡街流量计在蒸汽计量中的缺点在于:
(1)旋涡发生频率受流速分布及旋涡的影响,因此上游有10D以上的直管段。如果缩径,则可以改善流场,利于涡街信号稳定,减少直管段安装要求。
(2)传感器的接线位置要远离电噪声,如大功率变压器、电动机和电源等。安装时要考虑电磁干扰。
(3)厂家一般生产涡街流量计口径<=DN300。
(4)大口径的插入式涡街的探头容易产生振动,信号不稳定,不建议使用。
(5)当蒸汽温度高于300度的时候,传感器与转换器宜采用分离安装方式,以免长期高温影响仪表可靠性和使用寿命。
热网工程中输送介质蒸汽的密度随着温度、压力变化而变化,从而导致流量发生变化,需要测量管网上温度、压力对流量进行补偿或修正。饱和蒸汽的温度与压力之间有着严格的一一对应关系,可选择温度补偿或压力补偿修正流量。温度压力补偿蒸汽流量时,一种是通过分别安装温度、压力仪表和智能流量积算仪与涡街流量计组合实现流量在线温压补偿,第二种是通过温压补偿型涡街流量计来实现。
总体来说,涡街流量计作为热网工程中蒸汽计量的仪表是合适的,在目前工程项目中应用广泛,市场应用有较大的潜力。
