超声波液位计的安装与维护
发布时间:2019-10-15 08:22:28

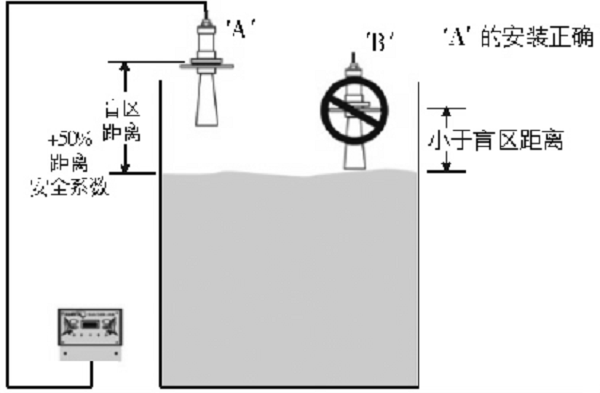

首先要熟悉现场的工况环境及相对湿度,进行现场勘察后再进行安装。安装方式包括管口安装、平面安装及立管安装三种。安装要求:超声波液位计传感器要与液体表面垂直安装,远离液面;避免障碍物干扰发射器正常工作;远离磁场的干扰;正确设置盲区距离;声束角位置需符合要求。超声波液位计传感器的安装如图1所示。

选择分体式超声波液位计用于液位的监测。传感器探头与仪表连接,仪表端4~20mA 电流信号接至电气室PLC模拟量输入点。传感器参数除了可使用自带面板按键设置外,还可以外接RS485通讯线,连接电脑进行参数设定(由于仪表端长期外露,按键容易失效,在特殊情况下需要设置时,可以用RS485线连接后进行外部设定,从而能避免这类问题,而且能通过自带软件进行传感器波形矫正)。

(1)水蒸气会明显导致声波穿透力下降,因此在日常运行中需通过增加增益的方式来弥补,但这种方式识波灵敏度会更加敏感,需要多次调试。

(2)传感器探头与水面间应无管路及障碍物,否则会影响超声波的反射。

(3)泡沫会吸收能量,甚至会在完全吸收下导致断线超量程的情况。所以在冷却水处理阶段,运行人员一定要密切观察冷却水的表面情况,防止因水处理中添加剥离剂而使冷却水浮面有大量泡沫,使探头探测失灵,以至联锁跳停机组。

(4)冷却水的降温方式包括塔顶的冷却风扇和开式结构强制及自然降温,气流的速度一般不会超过50km/h,强大的气流通过势必会影响声波的发射和反射,此项在初期设计时需考虑。

(5)温度不同,声波传播的速度也不同,为了能够准确地反映物料实际测量值,在条件允许的情况下尽量选择频率小、穿透能力强的型号,以避免温度对传感器的影响。
