涡街流量计的选型
发布时间：2019-10-08 10:17:37

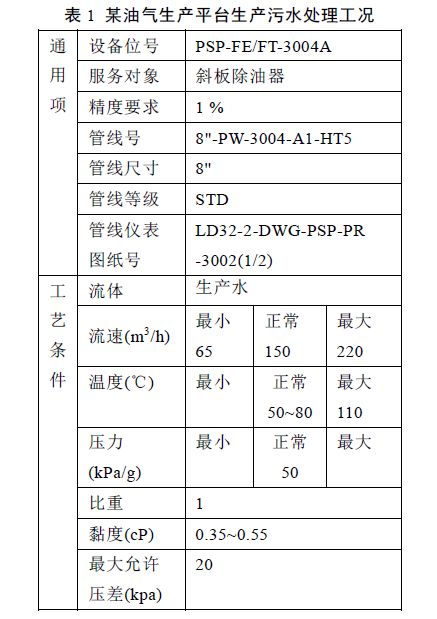

涡街流量计同样具有局限性，也有其适用范围，因此何种工况选用涡街流量计，选用哪一类的涡街流量计，选用多大口径都是需要重点研究的课题。下面本文根据已经投产的某油气生产平台实际工况（表1）进行了流量仪表的初步选型。
由表1中的工艺参数可知，管道介质为生产水。它由原油处理系统的生产污水经过斜板除油器除掉浮油后产生。除掉浮油后的生产污水进入溶气式气浮进一步去除污水中的小油滴。首先从管道尺寸考虑，由于管道尺寸为8*25.4=203.2mm，超出靶式流量计（15~50 mm）和科氏流量计（150~200 mm）的常用测量管道尺寸范围，排除靶式、浮子流量计和科氏流量计；从压损方面考虑，排除孔板流量计（压损：20~50 kPaG）；从安装方式方面考虑，排除浮子流量计（需要垂直安装）；容积式、超声式、电磁式、涡街流量计满足上述要求。最后从购置考虑，由于涡街流量计的购置、安装、运行、维护费用较低的特点，因此在此选择涡街流量计作为初步选型仪表。
海洋平台本身空间比较紧凑，在较小的空间内布置了大量的工艺和生产设备。一些振动源比如空气压缩机和泵会对涡街流量计的使用产生影响。在此介绍几种减振措施：
1、在仪表选型之初，就要确保涡街流量计安装环境无振动或振动较小，不影响涡街流量计的正常工作；
2、抗振接头耐压、耐腐蚀、价格低、安装简单易行，可以扩大涡街流量计的使用范围，也适用于其他减振场所，此方法在海洋平台中的涡街流量计的选型和使用过程中值得借鉴；
3、当管道振动速度大于1 g 或者振动频率达到500 Hz 以上时，在传感器2 倍口径处安装固定支撑点；
4、 将涡街流量计轴向旋转适当角度，适当调整涡街流量计触发电平；
5、在小管径流量测量中可以采用弹性软管连接涡街流量计。
![2S)PQ7$]YMSAX`6]AWY]2IB.png](/jk/upload/images/20191008/1570501028010027563.png "1570501028010027563.png")
