某盐化工总厂所属氯碱分厂生产的氢气在最初除少量氢气和氯气反应生产合成盐酸外, 其余氢气全部放空处理。随着用氢用户进入周边化工园区,氢气也就作为一种贸易产品采用管道输送的方式销售给用户。为了保证供需双方进行公平的贸易结算,该厂在对外输送氢气管道上增加了氢气计量仪表。
从上游盐硝厂化盐装置送来的盐水通过一次精制和二次精制后进入离子膜电解装置进行电解,生产出烧碱、氯气和氢气,电解装置生产的湿氢气通过管道送入氢气处理装置进行干燥处理得到干燥的氢气送到下游装置。生产工艺的特性决定了外送氢气压力较低,并且流速也比较低,通常氢气控制在常温25℃左右,压力控制在表压0.1MPa 左右。
由于氢气的氢分子量小,密度低,是一种不容易准确测量的工业气体。当前,根据氢气压力和工艺管径不同,选择测量用的仪表主要有热式气体质量流量计、涡街流量计和孔板流量计等。该厂的生产工艺导致了外输氢气管线的压力较低,先后使用过差压式流量计(孔板和普洛巴)和涡街流量计等,实际使用效果都不理想。最后只有双方协商解决, 流量计的测量数据仅供参考。通过不断的学习,对低压力氢气流量测量的认识不断提高,无论孔板流量计、涡街流量计,都对氢气压力有一定的要求, 曾经考虑选择热式质量流量计, 但此流量计的工作原理决定了对氢气中的水分有严格的要求。又正好了解到一个氯碱企业给周边用户供应氯气用的某知名品牌的热式气体质量流量计,产生了计量纠纷。因不能保证氢气干燥装置始终正常运行,所以热式气体质量流量计就没有考虑。

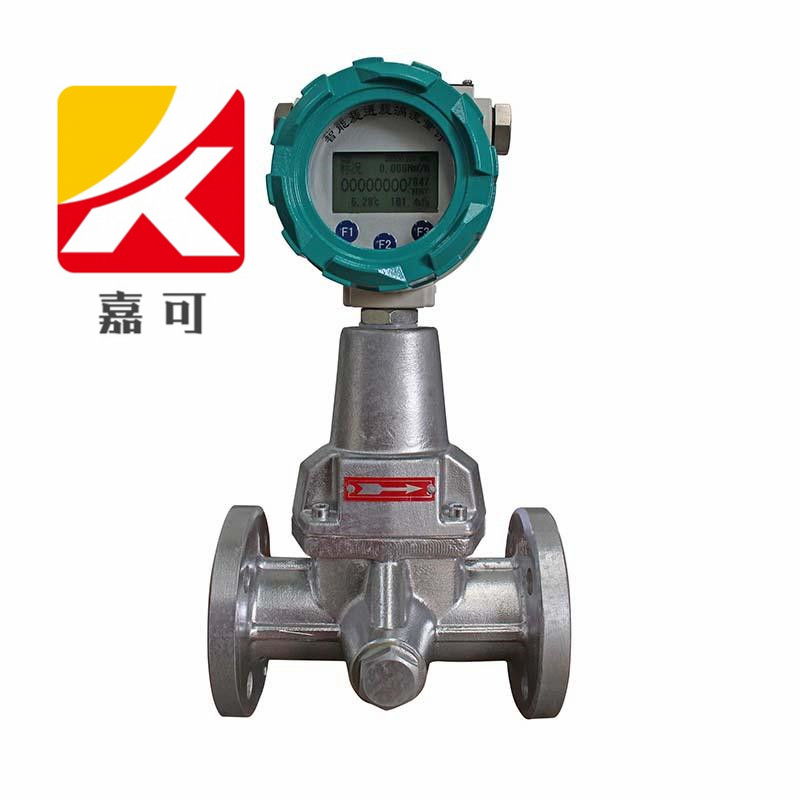

经过多次调研、论证,决定尝试使用在天然气行业应用广泛的旋进旋涡流量计来进行氢气流量测量,此流量计有信号强、低流速特性较好的优势。并且能够同时测量氢气的工况流量、温度和压力,然后自动进行温压补偿转换成标况流量。所有数据既可以在现场就地显示,又能通过RS485 通讯传输到中控室。旋进旋涡流量计在该厂低密度、低压力氢气的流量测量应用效果良好,对于类似工况的气体计量有一定的借鉴作用。
