气体罗茨流量计的应用
发布时间：2019-10-04 09:09:31
气体罗茨流量计属于容积类气体流量计，此类型流量仪表应用的时间比较长其优点体现在测量结果的准确度高，在所有类型的流量测量仪表中表现非常突出。在燃气计量行业应用非常广泛。并且对于环境的要求较低，即使在复杂环境条件下，安装与计量工作也不会受到影响，安装灵活而且能够有效的节约空间。罗茨流量计作为气体流量计，自身优势突出，在各行各业应用广泛。

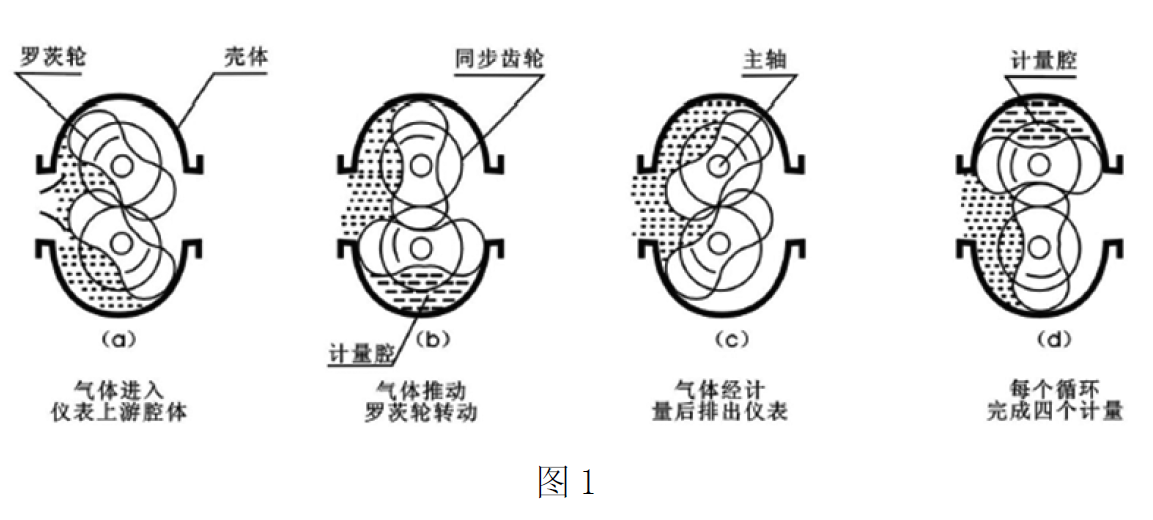

气体罗茨流量计的组成部分包括罗茨轮，计数装置与计量腔，罗茨轮安装于计量腔内，受到流通气体出入口差压影响，转子交替承受力矩。转子转动一周，输出的气体容积是计量腔容积的四倍，转子的转数通过减速机构与联轴装置传递到机械计算器。从而显示输出气体的体积量。如图1。排放气体体积次数对总体流量计算。气体罗茨流量计的特点体现在重复性好，精确度高，内部转子经过精密加工与测试，实际应用过程中能够较好的适应环境，压力与流量变化不会对计量结果的准确性造成影响，传感器能够使用通用附件。始动流量不，宽量程比，适用于气体流量变化大的计量环境，安装前后无需直管段，环境适应性强。电路结构紧凑，具有较强的抗干扰能力，较高的可靠性。伊应用于现代技术，功能强大而性能优越。技术指标包括了环境温度，流量范围，重复性，防护等级，防爆等级，公称压力，精确度，公称通径，相对湿度。
基于气体罗茨流量计自身的结构原理可以看出，计量结果的精度会受到转子与计量腔的影响，主要是两部分的加工精度对装配工作结束后，流量计整体工作精度造成影响。转子加工最初采的工艺是成型铣刀加工，但是实际效果证明了采用此种方式，效果并不能达到理想的状态，采用此方法加工得到的转子型面不具备良好的对称性，计量结果精度有限并且难以继续提升。工艺改进采用的是加工中心加工，转子与计量腔的对称性能够得以保障。
![Q}XJ)1HR$A]THAW9`LW{JIM.png](/jk/upload/images/20191004/1570151220716066469.png "1570151220716066469.png")
