电磁流量计的流量增量验证法
发布时间:2019-09-19 09:56:14


流量增量验证法。在仪表使用现场,流量计一旦投入运行,流过流量计的流体量就不允许安装仪表校验的需要进行调节,如果能有机会将流过流量计的流体关断几秒甚至十几秒,校对一下流量计零点已经算是幸运的了。但是,有些流量系统在不影响生产、不影响正常运行的前提下,采用合适的方法使流量计示值有一个显著的增量,并对引起这一示值的增量所对应的流体的增量进行较准确的测量,还是有可能的,下面的例子就是属于此种类型。

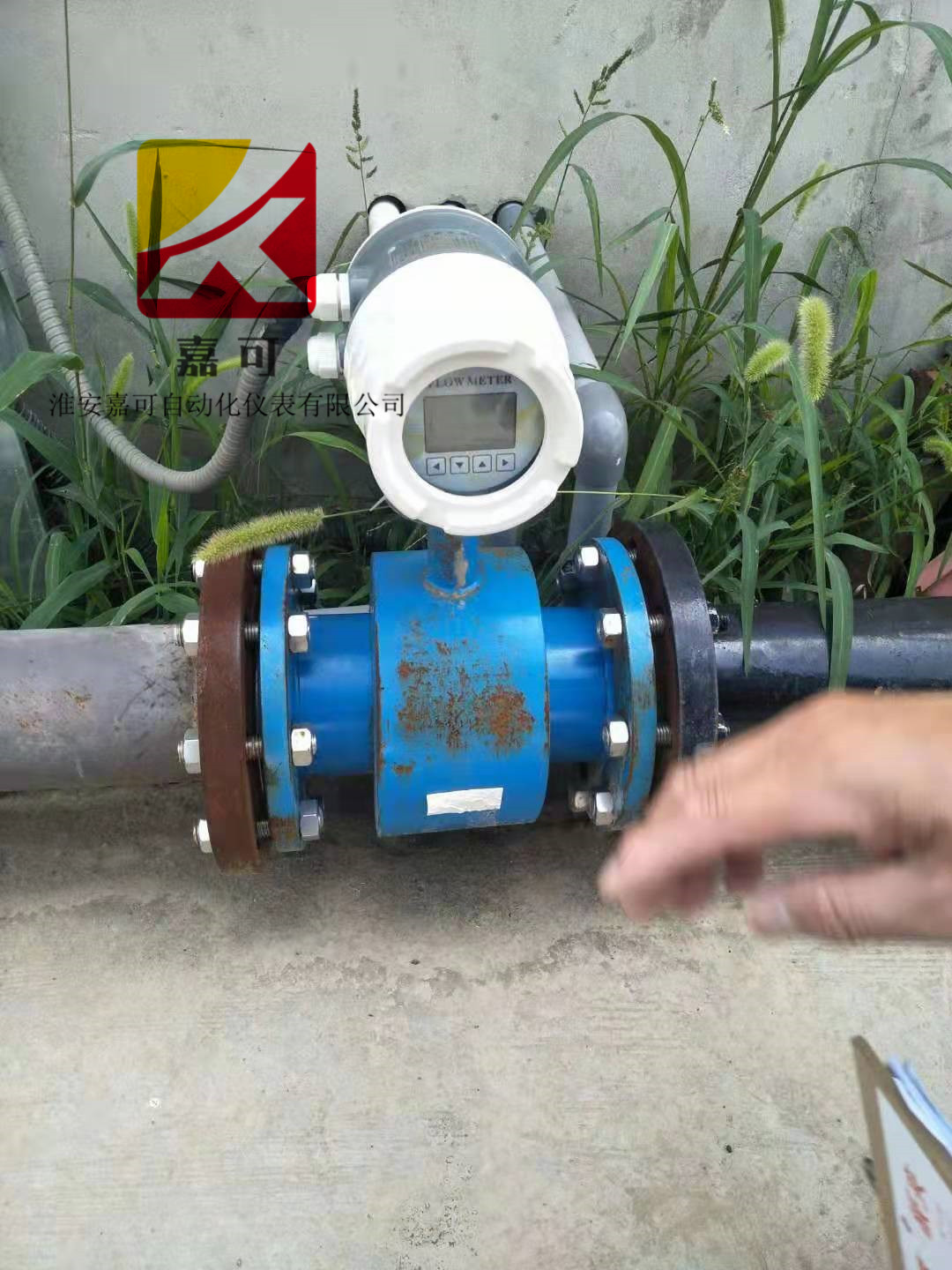

上海某药业公司在组建全厂能源计量管理网络过程中,对新装的一套循环水流量计的显示值提出异议。该计量点安装的是LD型DN200电磁流量计,流量测量范围0~200m³/h。流量计安装在地面上,流量计下游的管道上方有一个DN20排气阀。工艺专业认为,该路循环水应有100m³/h左右的流量,可是显示值只有5m³/h多一些,变化幅值也不大。于是怀疑电磁流量计误差大。

仪表人员在检查核对电磁流量计的数据设置正确无误后,与工艺专业制定了一个验证方案(增量验证法):将排气口作为液体排放口,将DN20阀门开足后的流量增加值为输入信号,读取流量计示值增量。于是,准备了软管、秒表和容器后,进行了验证操作。试验结果是阀门开足后,流量计示值增加5m³/h,用塑料桶收集从阀门中排出的水,10s装了一桶,用台称称得净重为14kg,经计算的阀门中排水的平均流量为5.04m³/h,所以验证结论是:电磁流量计的示值可信。

这一验证方法其实还不够完美,因为流量计示值增量与实际增量相符,仅仅表明该台流量计分度线的斜率是对的,并不说明在整个测量范围内的示值都准确
