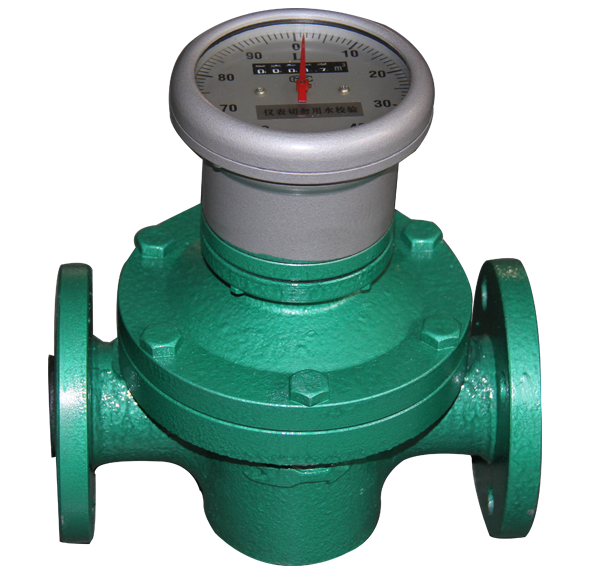

椭圆齿轮流量计的特点
发布时间：2019-07-12 09:07:38
椭圆齿轮流量计是容积式流量计的一种，用于测量各种流体、特别适用于测量高粘度流体的流量，广泛应用于石油、石化、液化石油气、化工等行业。椭圆齿轮流量计的工作原理。安装在计量腔内的一对相互啮合的椭圆齿轮，在流体的作用下交替相互驱动，各自绕轴旋转。齿轮与壳体之间有一新月形计量室，齿轮每转一周就排出4份固定的容积，因此由齿轮的转动次数就可计算出流体流过的总量。
椭圆齿轮流量计对流体的清洁度要求较高，如果被测介质过滤不清，齿轮很容易被固体杂质卡死而停止测量。其另一不足之处是齿轮既作计量之用又作驱动之用，使用日久齿轮磨损后，齿轮与壳体之间所构成的新月形计量室容积相应增大，齿轮与壳体之间的间隙也相应增大（导致泄漏增大），这两个因素都使得仪表示值偏低。在仪表超负荷运行时，磨损加速，上述情况变得更加严重。
对于高粘度液体，仪表的活动测量元件负荷增加。椭圆齿轮流量计为了减少液体在间隙间挤压负荷，有时在齿轮上开若干沟槽卸荷（≥150mPa▪s时），大于150mPa▪s时，则采用缺齿的椭圆齿轮。
