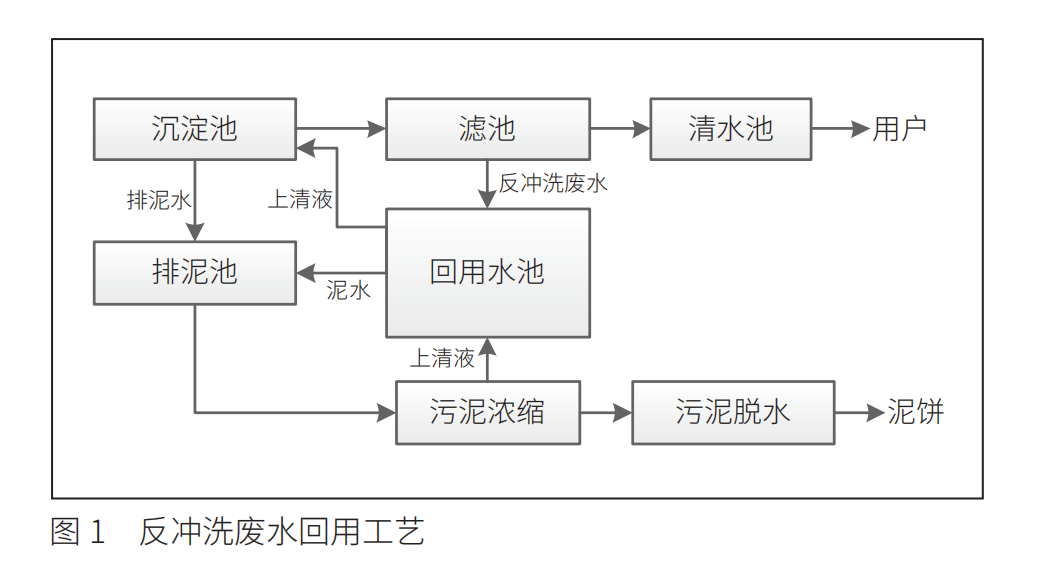

水厂滤池反冲洗废水回用水池和沉淀池排泥水的排泥池采用分开构建的方式，将滤池反冲洗废水和沉淀池排泥水分开收集，经排泥池排出的排泥水经过浓缩和压滤脱水处理成泥饼。在污泥浓缩时的上清液回收至回用水池，回用水池经一段时间沉淀后的上清液回用至沉淀池，实现生产废水的回用，其工艺如图1所示。

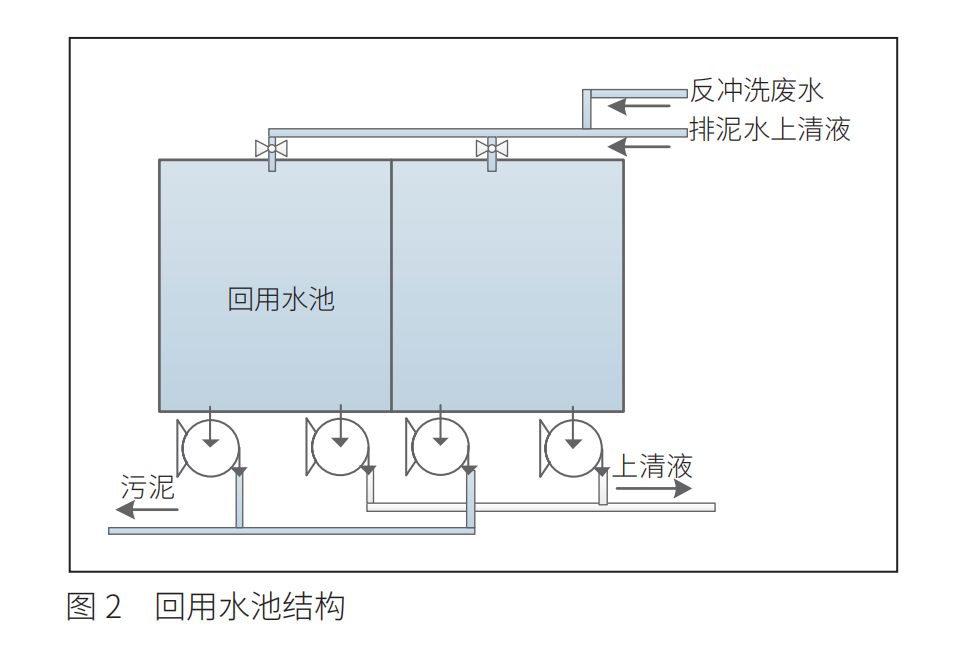

反冲洗废水回用水池采用的是双池结构，其水池结构如图2所示，两个水池的进水口有电动阀门，可以通过阀门控制废水进入的水池，每个水池都分别配有一个排水泵和一个排污泵。

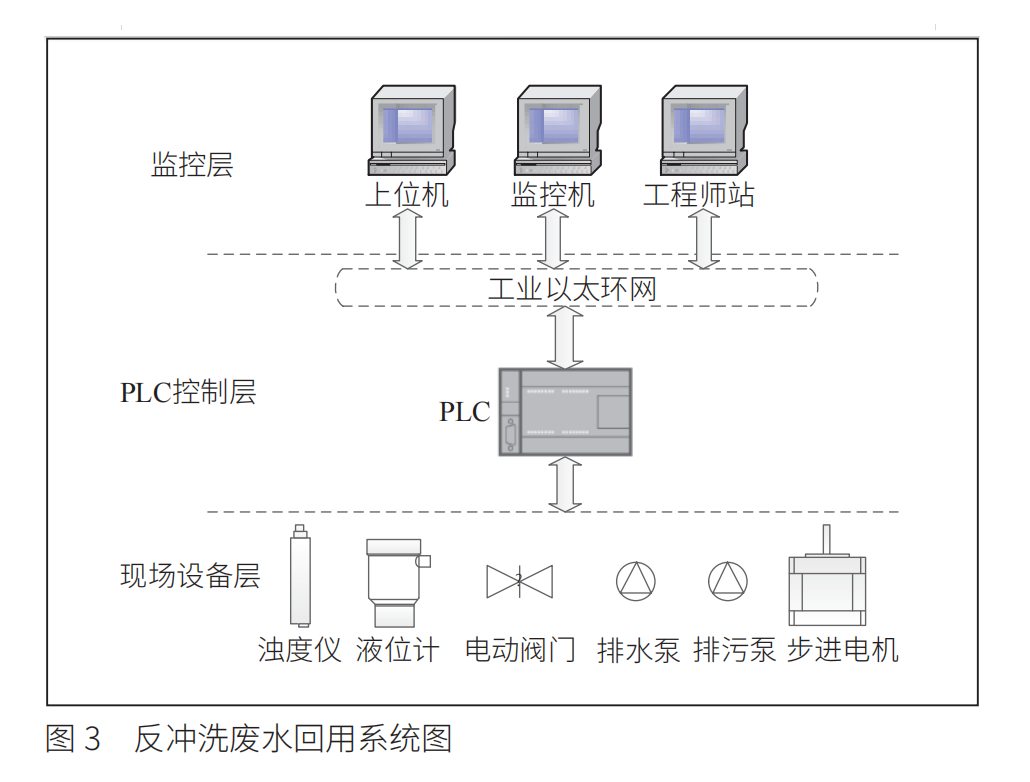

反冲洗废水回用系统主要包括三个层面如图3所示，监控层是在中控室操作员可以通过监控画面监测系统的运行和运行过程中的数据，并可以远程控制现场设备以及对故障报警进行预处理。PLC控制层是将现场仪器采集的数据信息传递到PLC中，经过程序设计的处理后，再输出指令对现场设备进行控制。现场设备层有排水泵、排污泵、步进电机、浊度仪和超声波液位计，各自分布在工艺现场中负责数据信息采集和进行废水回用运行。
回用水池主要进水是反冲洗废水，其次是排泥水浓缩过程的上清液，针对回用水池的排水排泥，配备了两台排水泵和两台排污泵。回用水池排水泵旁装有步进电机带动的可上下移动的带平台的滑杆，可移动的平台上固定有浊度仪和排水泵进水口软管。浊度仪采集到的浊度值实时反馈到PLC，PLC根据当前浊度值和设定浊度值比较出差值，然后通过PLC对差值信号进行PID运算，运算结果通过PLC输出控制驱动器，实现对步进电机的控制，从而控制浊度仪的位置，达到固定浊度回用上清液的目的。
系统配有三种控制方式：自动控制、现场手动控制和远程控制。现场手动控制是通过回用水池旁的现场按钮实现设备的启动与停止；远程控制是通过中控室的监控计算机进行远程操作回用水池设备，可以控制现场设备的启停；自动控制是PLC控制器根据程序设定自动运行反冲洗废水回用系统。
