1、重锤料位计的原理
重锤料位计由液压旋转驱动器、同轴的大小链轮、滚子链、环形链、重锤、光电式绝对值编码器组成。液压缸的活塞杆通过滚子链与小链轮相连，拖动小链轮旋转。大链轮通过环形链与重锤相连，大链轮直径是小链轮直径的 3 倍，因此活塞杆运行距离短，重锤端能实现长距离探测。编码器安装在链轮的输出轴上，随输出轴一同转动，重锤随着链轮的旋转上下移动并探测窑内料面。编码器产生连续的码值对应重锤的位置，通过 PLC 程序能计算出重锤相对参考原点的位置。绝对值编码器是数字式传感器，码值能直接传到 PLC 控制系统并计算处理得到重锤的位移量。
重锤料位计测量原理的关键：在重锤触到料面时，链轮要同步停止转动，此时的码值同步反映重锤的位置。液压系统中的顺序阀满足了这一要求，当重锤触到料面时，此时重锤的重量不作用在液压系统，由于顺序阀的背压与链条的重量及链轮旋转产生的惯性力相平衡，因此确保了编码器的值对应于重锤的位置。

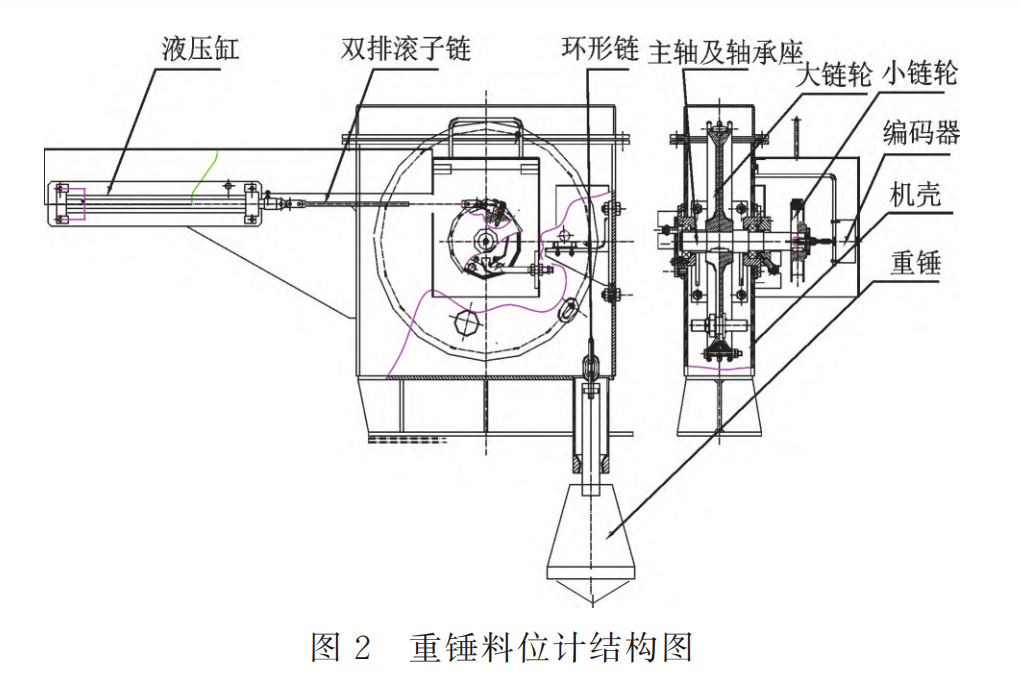

重锤料位计的结构如图2所示。
2、产品介绍
嘉可仪表JK型重锤料位计可用来测量粉状、颗粒状及块状固体物料料仓的料位，使用户可靠地掌握料仓中的料位。重锤料位计由传感器及控制显示仪表构成，传感器的设计吸收了国内外同类产品的优点，其独特的结构与传动方式使以往许多其它形式的重锤料位计经常出现的毛病都得以克服，做到运行可靠、维护量小、应用面广。控制显示器采用了16位单片机，由程序控制传感器的整个探测过程的动作并检测其信号，进行计算，在面板上的显示窗口显示料位数字，并有相应的4-20mA模拟电流信号输出，测量可定时自动进行，也可手动测量。
