外夹式超声波流量计换能器安装Z法、V法比较
发布时间：2024-11-27 08:44:04

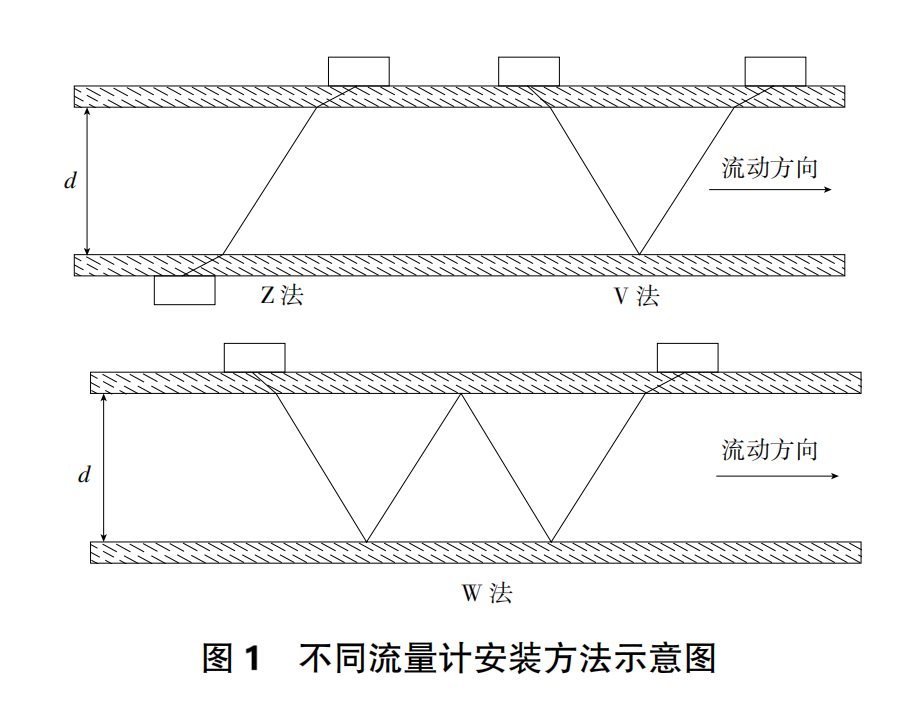

外夹式超声波流量计流量计换能器安装时一般分为Z法、V法和W法（W法与V法原理相似），传播路径如图1所示。
Z法声波传播途径中没有声波反射，只有折射，声波传播过程中，功率损耗较小，测量信号强度大。V法和W法较为类似，声波传播易受到管道内壁附着物或内衬的影响，导致功率降低，传播信号弱，影响正常测量。
V法在管道上部安装时，如果管道不满管、有空气，声波两次或多次经过空气和管道内液体传播，声波功率消耗极大，很容易检测不到声波信号。虽然管道内有液体流动，被检表可能也有流量显示，但管道内介质不满管，即使有微弱信号，测量结果也不准确。Z法在管道上、下部安装时与V法相似，不满管时信号弱、测量不准确。Z法侧面安装时，声波是单一路径传播，信号强度较大，但在管道内介质不满管时，仍可能获得较强信号，虽然测得介质流速正确，但根据测量原理计算得到的流量有较大偏差。
当遇到管道表面粗糙、涂层较为复杂的情况时，功率较小的换能器声波不易穿透管道，无法检测到信号，此时可根据管道的大小选择功率合适的换能器。
