涡街流量计测温测压口位置的选择
发布时间：2019-04-10 08:53:49

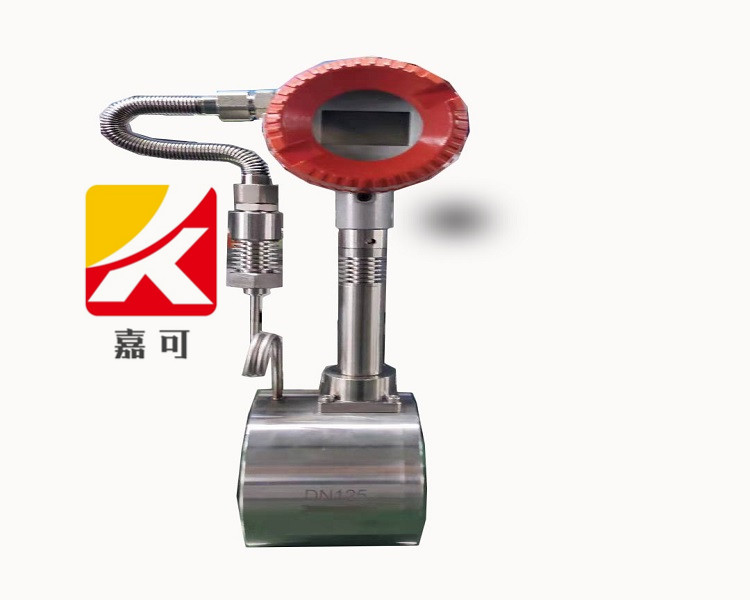

涡街流量计是体积流量计，测量蒸汽质量流量时需要对蒸汽的温度或者压力进行补偿，通过计算求得蒸汽的质量流量。蒸汽以一定流速流过流量测量仪表时，测温口、测压口选在不同的位置得到的测量值是不同的。因此，实施温度压力补偿时，应合理选择温度、压力测口的位置。从流量计使用现场的实际情况来看，用于温压补偿的测温口、测压口位置虽然多种多样，但大多数是测压口在前，测温口居后。即测压口开在流量计上游的管道上，测温口开在流量计下游的管道上。
涡街流量计是利用流体流过旋涡发生体时产生的稳定旋涡，通过测量其旋涡产生频率，得到体积流量。实验指出，流过旋涡发生体的流体不论是液体、气体还是蒸汽，只要雷诺数在一定范围内，就能得到稳定的流量系数。要将蒸汽的体积流量换算成质量流量，必不可少的是测量出旋涡发生体处的流体静压力，此处静压力由于流体流速较高，比涡街流量计上游管道内的流体压力低一些。若在此处准确地测量静压力，由于多种原因有一定困难，但是在流量计下游一定距离的管道上，测量到能与发生体后面传感器处的静压相等或相近的静压，则是一个可行的方法。横河公司要求，这个合适的距离为3.5~7.5倍管道内径。E+H公司要求，这个合适的距离为从流量计传感器下游法兰算起3.5倍管道内径。
