孔板流量计的取压方式
发布时间：2024-07-24 08:36:58
孔板流量计按取压方式的不同主要有法兰取压、角接取压和径距取压3种。

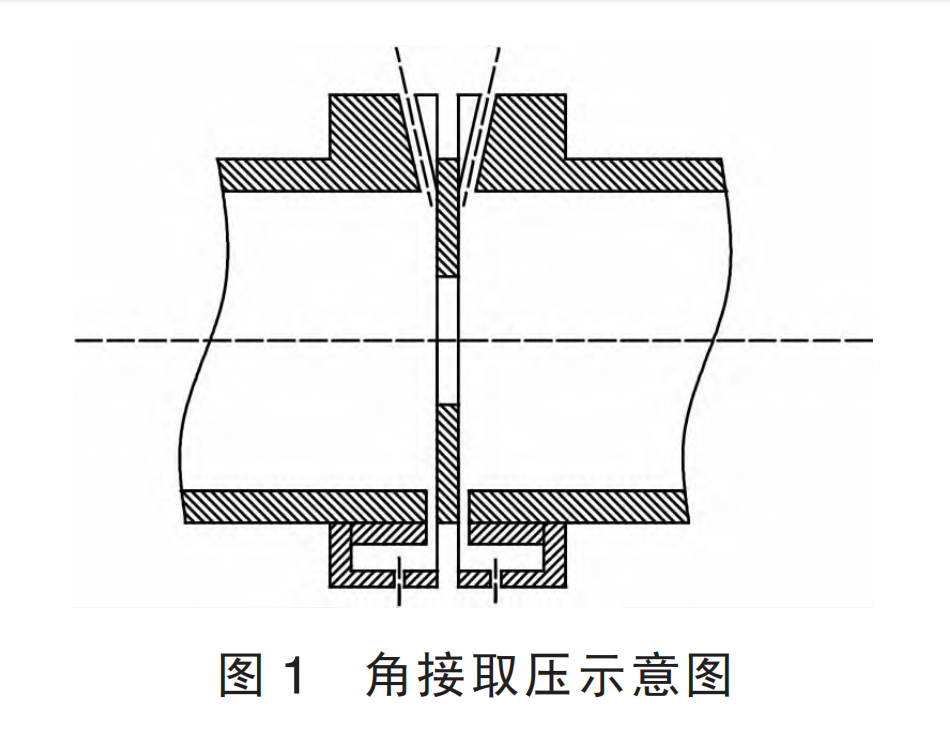

（1）角接取压：角接取压分为单独钻孔取压口和环室取压2种形式，取压口可位于管道上、管道法兰上或夹持环。取压口轴线与孔板各相应端面之间的间距等于取压口直径之半或取压口环隙宽度之半。取压口出口边缘与孔板端面平齐。角接取压示意图如图1所示。

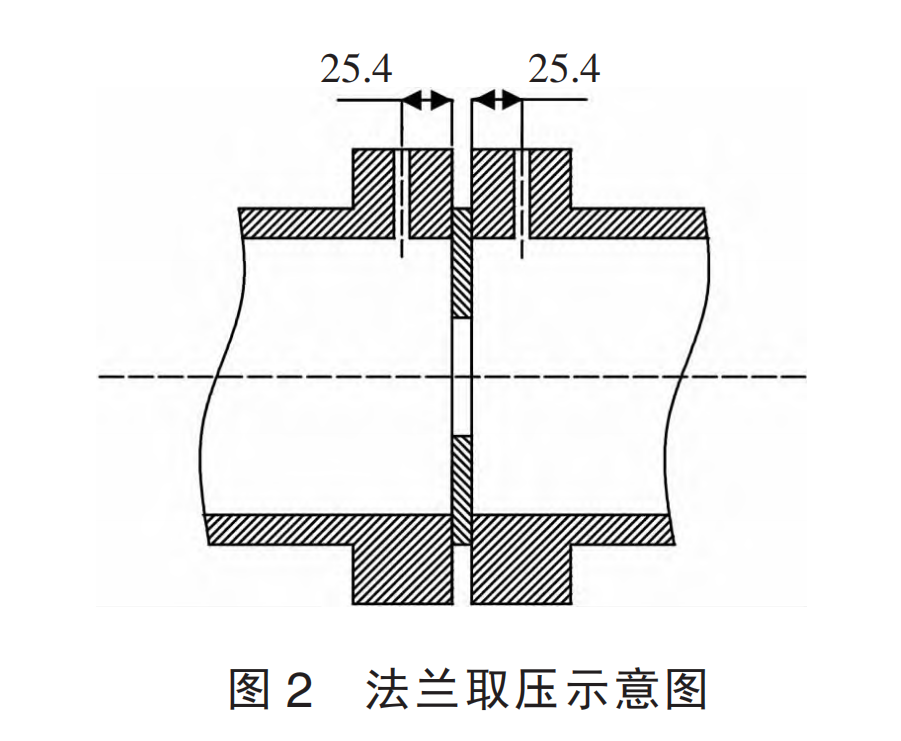

（2）法兰取压：法兰取压是将取压口设置在前后专用的取压法兰上，取压口距孔板端面的距离为25.4mm，又称为一英寸取压法。法兰取压示意图如图2所示。

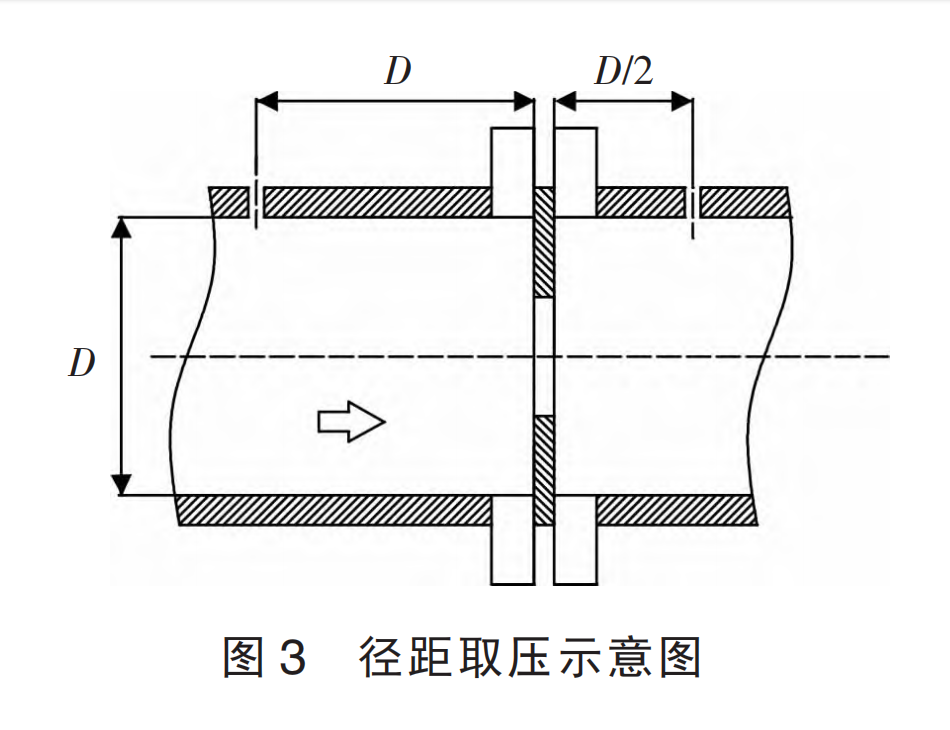

（3）径距取压：径距取压是指将取压口设置在孔板上游或下游侧的管壁上，上游取压口距离孔板端面的距离为D，下游取压口距离孔板端面的距离为D/2，又称D-D/2取压。径距取压示意图如图3所示。
在GB/T2624.2-2016《用安装在圆形截面管道中的差压装置测量满管流体流量第2部分：孔板》中规定孔板流量计取压方式的极限分别为：
（1）角接取压或D和D/2取压：
①d≥12.5 mm；②50 mm≤D≤1000 mm；③0.1≤β≤0.75；④0.1≤β≤0.56，ReD>5000；⑤β>0.56，ReD>16000β2 。
（2）法兰取压：
①d≥12.5 mm；②50 mm≤D≤1000 mm；③0.1≤β≤0.75；④ReD≥5000且ReD≥170β2D。
从上面的极限条件可以看出，在大多数情况下孔板流量计使用这3种取压方式都是可以的，但是在工程应用中，存在诸多的限制条件，并没有将各种取压方式的优缺点及适用条件做清晰的解释。正因为孔板流量计的取压方式选择问题缺少可以遵循的明确规定，多数情况下设计人员只能根据经验选择取压方式。
