雷达液位计在浮顶罐和拱顶罐中的安装要求
发布时间：2023-07-03 16:19:14
现场雷达液位计应用效果的好坏很大一部分因素是由安装部分决定的，在安装时需要与供货商反复确认安装形式以及注意事项。
1、浮顶罐安装要求
浮顶罐选用的是阵列型天线雷达液位计，安装在导波管内，其内径范围为206.3～193.7ｍｍ，导波管的安装垂直偏差小于±0.5°，导波管上每间隔300～400ｍｍ钻１个内径为25ｍｍ 的平衡孔，每相邻的平衡孔中心线竖直方向上相差180°，导波管段与段的间隙小于1ｍｍ，偏心度在1°之内，导波管内壁要求光滑，无毛刺。
2、拱顶罐安装要求
对于拱顶罐雷达液位计安装要求如下：
（1）喇叭口天线要求安装在DN200以上的短管内，其高度小于330ｍｍ。
（2）罐壁到天线轴线的距离最好达到罐高的0.2倍，至少保证1.5ｍ 的间距。法兰到介质的表面距离不应小于0.8ｍ。
（3）雷达波覆盖的范围内不应该有障碍物；带喇叭口天线的雷达液位计的雷达波束宽度为30°。在雷达波束范围内不应有障碍物，如构架梁，大于直径DN50的管线等，因为障碍物会影响雷达波正常反射。

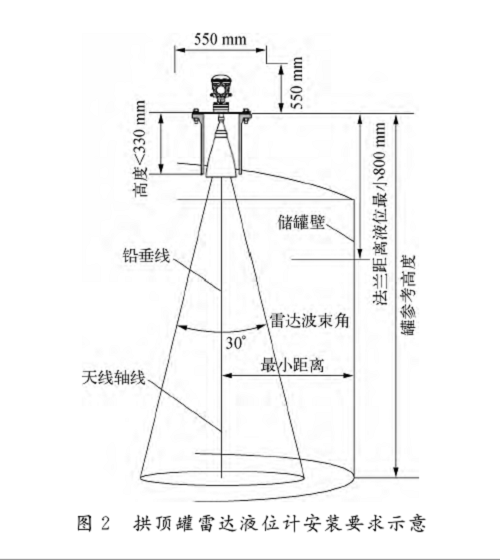

拱顶罐雷达液位计安装要求如图２所示。
3、线缆敷设要求
该罐区仪表间线缆敷设要求如下：
（1）连接现场仪表之间的总线推荐使用大于0.75ｍｍ2的屏蔽双绞线。
（2）从储罐Tank Hub输出的总线推荐使用0.75～1.5ｍｍ2的屏蔽双绞线，各段总线的总长度保持在4ｋｍ以内；
（3）所选导线都要满足现场总线本质安全（FISCO）要求和电磁兼容性（EMC）规则；推荐使用A级现场总线电缆；雷达及现场仪表由储罐Tank Hub提供供电。
