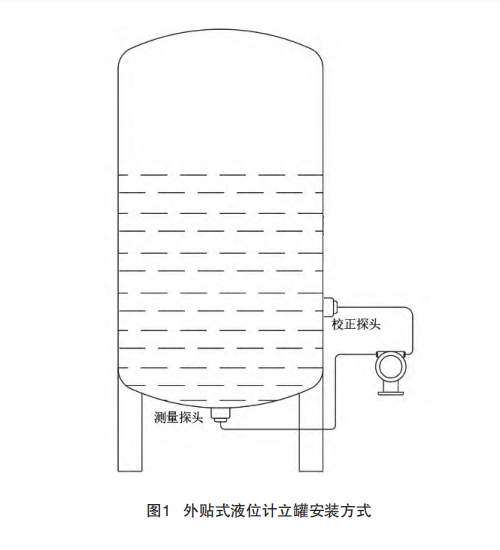

外贴式液位计由测量探头、校正探头和表头3部分组成（如图1）。表头固定安装在位于立罐旁边的2寸立柱上，表头将测量探头输入的信号进行分析计算后，转换成（4～20）mA标准信号送入控制系统。
测量探头安装在立罐底部，且测量探头必须与被测液面垂直，远离出液管道和排污管道。声波信号从测量探头发射出去，经过液面反射后接收回波信号，回波信号送入表头，由表头内的CPU计算出液面高度，计算关系式如下：h=act/2。
其中 ：h——液位高度。
a——修正系数。
c——声波在介质中传播的声速。
t——声波从发射到返回所用的时间。
校正探头安装在立罐的侧面，主要作用是对测量探头测得的液位高度进行补偿。当一氧化碳的温度发生变化时，会对测量探头发出的声波信号在介质中的传播速度产生影响，带来测量误差，立罐的直径是固定的，利用校正探头得到声波在介质中的实际传播速度，消除介质温度变化对测量精度的影响。
外贴式液位计因其安装简便，无需在容器上开孔作业，与介质完全隔离，属于非接触式液位测量仪表，消除了液位计受介质腐蚀、结晶等带来的负面影响。同时，在不具备停车冲洗置换条件的情况下，可在线安装，降低安装成本，减少维护工作量。在易燃易爆的场合下使用，减少静密封面泄漏的风险点，保证公司一氧化碳生产装置的安全生产和企业的长周期安全稳定运行。
