常见流量计的零点校验
发布时间:2019-03-20 21:00:41


流量计在出厂之前已按检定规程经过检定。如涡街流量计电磁流量计涡轮流量计、科氏力质量流量计等在标准装置上对被检表进行逐台校准,对刻度进行标定。但是出厂检定后的流量计安装到使用现场后,如果器具选型不当、量程选择不当、器具之间匹配不合适、安装不合理、环境恶劣等原因,都会造成误差太大。因此在现场进行流量计示值校验是一项重要的工作。在使用现场对流量计进行校验,一般包括零点校验和零点以外的示值校验,通常先进行零点校验,在零点正常后,如果有条件才进行其他点的示值校验。所以,流量计的零点校验就尤为重要。

零点检验时,先使流过流量计的流量为零,然后读取流量显示仪表的示值。零点校验容易实施,但需注意如下各点。

(1)保证通过流量计的流体流量确实为零。

(2)在流量计测量通道中必须充满被测介质。这一点对于电磁流量计尤为重要,因为测量管空管时,电极之间开路,使示值超过满度,致使大多数电磁流量计在空管时都会指向满度值。

(3)小信号切除问题。对于以模拟信号输出的流量计,由于模拟电路难免有些漂移,导致零点出现微小的偏移。通常用小信号切除的方法予以解决,但是切除以下的小流量信号也一起被切除了,所以切除点不能定得太高。现在很多流量仪表可通过编程设置切除点。有些变送器(例如差压变送器)由于安装位置有一定的倾斜,或因承受机械应力,导致零点漂移,不能用小信号切除的方法解决,只能用零点校准的方法解决。

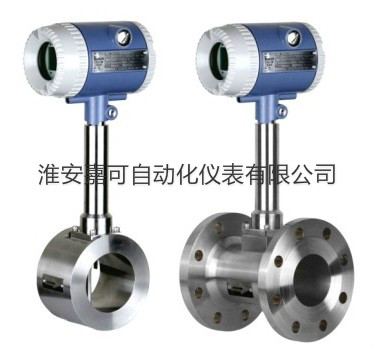

(4)振动对涡街流量计零点的影响。涡街流量计在测量管充满被测介质时,如果零点示值偏高,一般都可通过噪声平衡调整和触发电平调整使输出回零。但若安装现场振动较严重,往往无法用仪表调整的方法解决问题,甚至将触发电平调得太高,或将放大器增益调得太小,必将导致提高可测最小流量值,甚至在流量较大时涡街所产生的信号仍低于触发门槛值,而被当作噪声予以滤除。这时就得另想办法,例如减小振动,换上耐振性更佳的仪表等。

(5)涡街流量计在零流量时易引入干扰,主要是因为其传感器前置放大器的变增益特性。微弱的信号送入涡街流量计的前置放大器,该放大器为了将幅值悬殊的频率信号放大到幅值近似相等的信号,采用了变增益放大器,即流速高时输入频率高、增益小,流速低时输入频率低、增益大,当然,输入频率为零时,增益最大,这时,各种干扰也一同被放大了很多倍,而高于触发器的门槛值,最终被当作信号送到输出端。
