时差式插入式超声波流量计安装方式有哪些
发布时间：2022-12-05 08:37:37
1、类型特点
根据测量方法不同，当前流量计类型大致可分为：差压式流量计、速度式流量计、容积式流量计、质量式流量计。其中速度式流量计主要有：涡轮流量计、涡街流量计、旋进旋涡流量计以及时差式超声波流量计。
时差式超声波流量计是利用超声波在流体中的传播特性来测量流量的计量仪表。凭借其非接触测流、仪表造价基本上与被测管道口径大小无关、精度高、测量范围大、安装方便、测试操作简单等自身的优势被认为是较好的大管径流量测量仪表，在电力、石油、化工特别是供水系统中被广泛应用。
2、型号样式
根据管道管径大小不同，时差式超声波流量计换能器安装方式有V形、Z形、W形3种形式，通常情况下选用V形标准安装方式；管径大于400mm时，采用Z形；小管径采用W形。不同工况下选用不同的安装方式，可保证换能器超声波信号强度高，测量稳定性好。

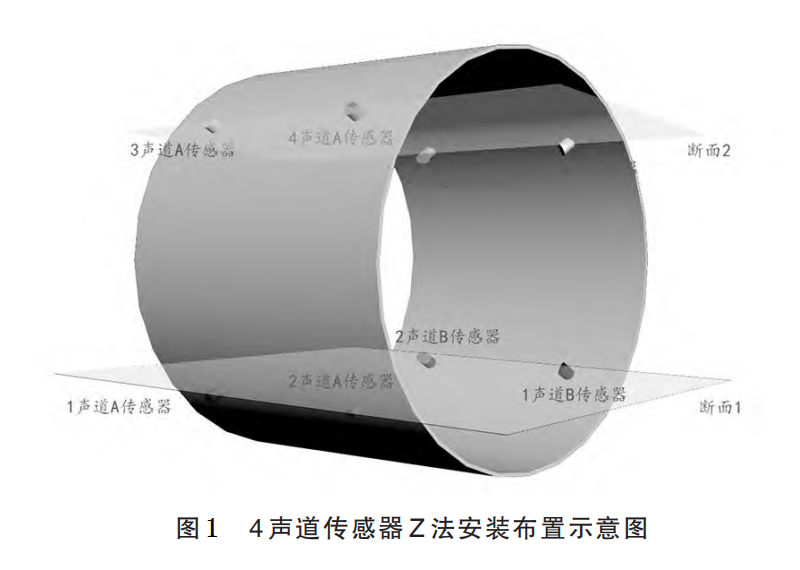

5条典型输水管道选用时差式插入式超声波流量计，传感器为嘉可品牌，1MHZ频率，Z法安装，采用4声道平行交叉相结合的布置方式安装，安装布置示意图见图1。
插入式超声波流量计具有非常简单的安装方式，可以实现带压安装与拆卸，过程无需停水、排水。采用4声道的测量，能有效地减小不稳定发展流场对测量结果的影响，并能在一个声道出现故障时继续使用其他正常声道进行有效测量，由此提高仪器的准确度及可靠性。
