电厂脱硫吸收塔浆液密度计原理及安装结构图
发布时间：2022-10-10 07:32:52
1、基本原理
某电厂4台330MW机组脱硫吸收塔浆液密度计采用周期取样差压测量原理密度计，其通过周期性自动提取吸收塔浆液的方式将吸收塔浆液充入竖直安装的浆液测量管道中，再由安装在测量管道固定高度差的两台膜片式压力变送器测量两点间的压力值，根据如下公式最终计算得出浆液密度。

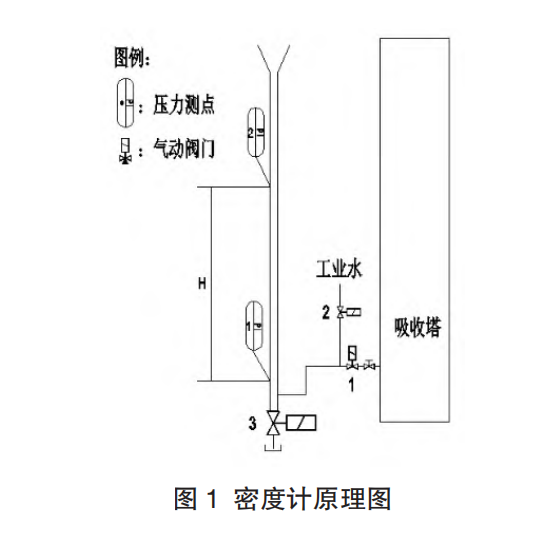

如图1所示密度计原理图，通过周期取样，将吸收塔的脱硫浆液引入到测量筒，通过两台膜片式压力变送器测量被测浆液不同液位，液位分别为h1和h2的压强，液位间距H为0.5m，测得的压力分别为P1和P2。
根据液体压强公式：P=ρgh得出：ρ=（P1-P2）/4.9
以上公式中：
P：为压强；
ρ：为密度；
g：为地球重力加速度，取 9.8；
h：为测量点液位。
通过测量被测浆液静止状态下的压强计算密度，避免了在吸收塔或流动管路上安装压力变送器测量值受动压影响，完全满足公式P=ρgh要求的物理条件，完成浆液密度的精确测量。
2、安装结构图及工作方式

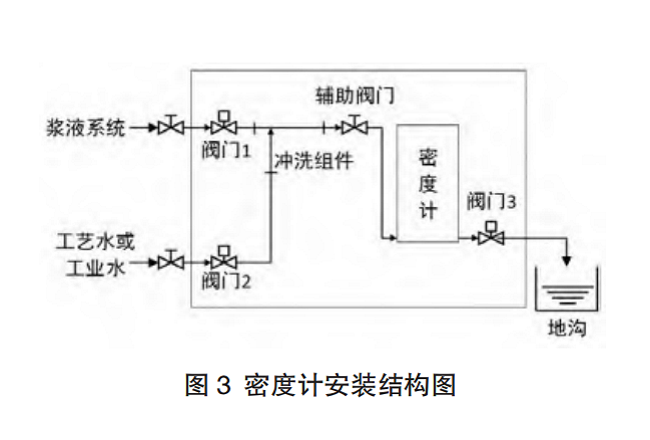

密度计施工图如图2所示，安装结构图如图3所示，工作过程如下：首先打开浆液取样门气动阀1，待测量筒上部压力变送器感受到压力后，控制柜内PLC发出指令浆液满足要求后关闭气动阀1，PLC通过内部程序根据测得的两个压力值计算浆液密度值，然后打开浆液排放阀气动阀3，排出测量筒内的浆液，延时一段时间后关闭气动阀3，打开冲洗水阀气动阀2，待测量筒上部压力变送器感受到压力后，控制柜内PLC发出指令冲洗水满足要求后关闭气动阀2，然后打开气动阀3，排出测量筒内的冲洗水，延时一段时间后关闭气动阀3，然后重复进行下一周期测量。
