油气田常用的5类流量计有哪些
发布时间:2022-09-09 07:25:54

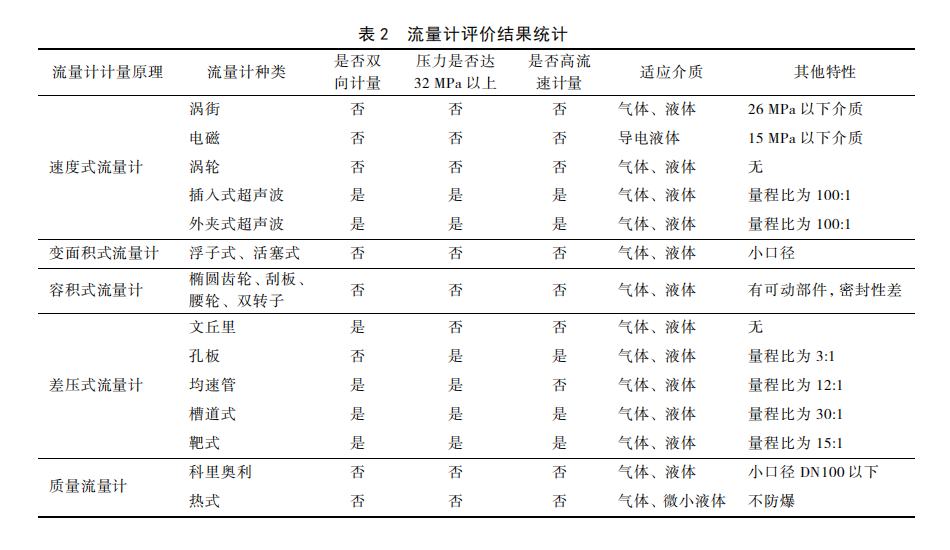

按计量原理不同,油气田常用的5类流量计分别为速度式流量计、变面积式流量计、容积式流量计、差压式流量计和质量流量计(见表2)。其中,变面积式流量计、容积式流量计、质量流量计、差压式中的文丘里流量计,以及速度式中的涡街、电磁和涡轮流量计不满足储气库高压和高流速的计量要求,差压式流量计中孔板流量计量程比不满足储气库计量的量程比要求。


满足储气库高压力、高量程比计量要求的有均速管流量计、靶式流量计、槽道式流量计、插入式超声波流量计、外夹式超声波流量计。各流量计结构与特点如下。

(1)均速管流量计包括阿牛巴流量计和威力巴流量计,测量元件构造简单,测量准确度等级一般为1级,流量范围最大可做到12:1。

(2)靶式流量计靠压敏电阻应变片,将流体冲击靶杆产生的微小形变转化为流速,可双向计量,灵敏度高,测量准确度等级为1级,直径可做到0.0125~1.5m,量程比为15:1。

(3)槽道式流量计通过测量流经纺锤体压力降计算天然气流量。量程比为30:1,安装简单,可双向测量、准确度较高。但纺锤体与管壁之间的通道过窄,当采出气含液黏度过高时会出现堵塞情况。

(4)超声波流量计按声波探头的设置方式分为插入式超声波流量计和外夹式超声波流量计,通过顺流和逆流情况下信号传输时差计算出介质流量。超声波流量计内部没有可动部件,维修时不影响生产,需要前后15倍直径以上长度的直管段,测量准确度高(双声道准确度 1级)、可靠性强、压力损失小,量程比为100:1,可用于双向计量。

(5)外夹式超声波流量计与插入式超声波流量计原理相同。与插入式相比外夹式超声波流量计有如下优点:探头不直接接触介质,无压损;安装便利无需在高压管道上进行开口,尤其适用于大直径管道的计量。但外夹式超声波流量计在管径与壁厚比超过10:1时,计量准确度难以保证。
