超声波热量表检定过程中常见问题分析及注意事项
发布时间:2022-08-26 07:33:17

(1)超声波热量表检定前,检定装置管道和阀门中的空气未排放干净,有气泡。超声波在水中的传播速度约为1500m/s,而在空气中的传播速度约为340m/s,这将导致接近5倍的计量误差,可见气泡对超声波热量表的流量测量的干扰是非常大的。所以超声波热量表在检定前,一定要将装置管道和阀门中的空气排放干净,不得有气泡存在。

(2)热量表检定装置的温度传感器安装在水箱中,在计算流量传感器每个检定点的体积约定真值的时候,热水的密度采用了水箱温度下的热水密度值。实际上,在检测流量传感器每个流量点的示值误差的过程中,特别是检测最小流量点时,由于管道没有保温或保温措施不到位,流经流量传感器的热水温度是低于水箱热水温度的。如果在计算的过程中统一采用水箱温度下水的密度值,会导致该流量点流量传感器示值误差的计算结果出现偏差。

(3)在计算流量传感器标准体积时直接用电子秤的数值进行计算,未进行浮力修正。

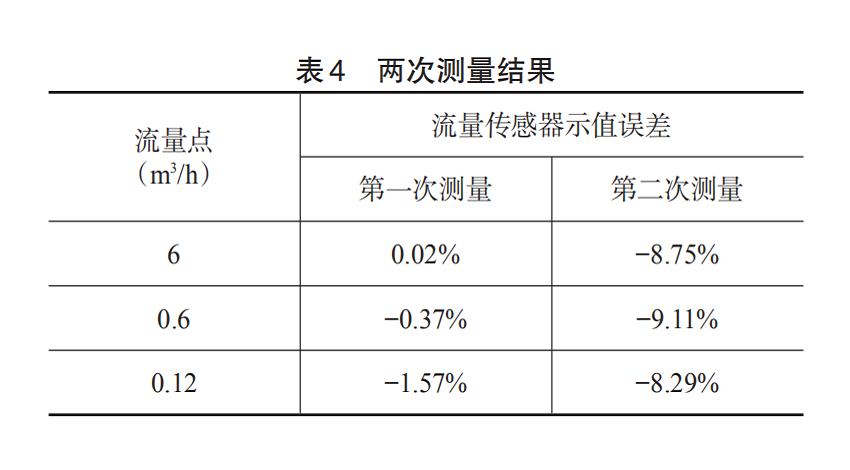

(4)超声波热量表在检定过程中,对应的温度传感器未正确插入到热量表的测温孔中,导致计算结果出现重大误差。这是因为超声波在不同温度的水中的传播速度是不同的,我们将入口的温度传感器放置于空气中重新进行测量,前后两次测量结果见表4。


由表4可见温度传感器未正确插入测温孔时的测量结果和正确插入测温孔时的测量结果之间差别是非常大的,所以检定过程中一定要将对应的温度传感器正确插入热量表的测温孔中。对于表体无测温孔的热量表,可将温度传感器置于与检定热水温度一致的恒温槽中,否则超声波热量表流量传感器示值误差的测量结果是不准确的,这会直接影响热量表合格与否的判定。
