水质在线监测系统以水质在线分析仪器为核心，运用自动控制技术、计算机技术以及相关的专用分析软件和通讯网络，组成从水样采集、预处理、监测到数据处理及存贮的综合性系统，从而实现水质在线监测站的自动运行。
我国水质在线监测技术较成熟，但主要关注监测仪器的技术性和环境适应性，对仪器外围配套设施的设计技术和结构特点较少涉及，有些在线监测站采水管路较短，受气候影响较小，有些站点由于缺少特殊防冻设计，冬季寒冷季节停止运行，造成在线监测不连续。一般情况采水管路堵塞由淤泥或藻类引起的较多，鱼苗堵塞管路较少发生，本文针对采水管路防冻、防止鱼苗堵塞和藻类产生等问题给出了解决方案。

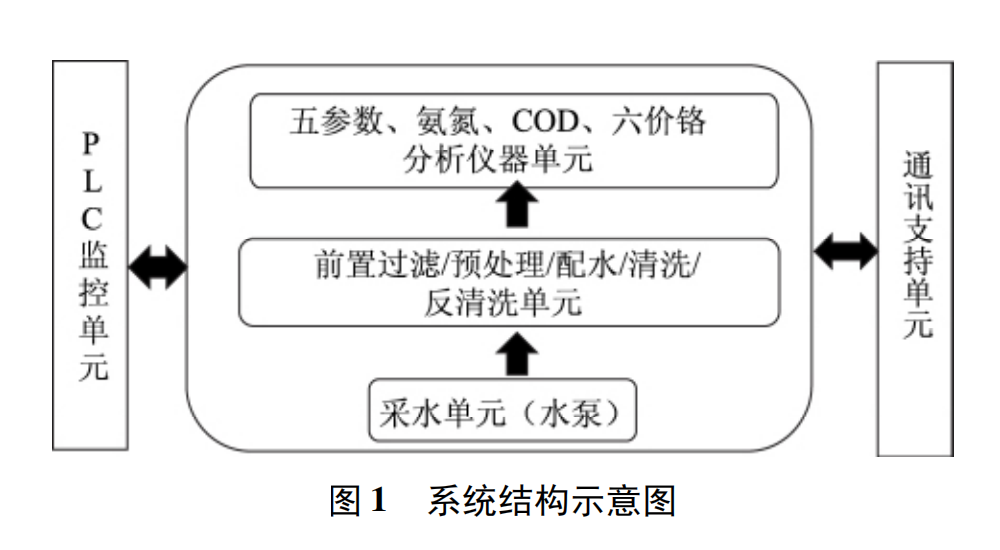

水质在线监测站房位于水库出口，配备系统供电和供水设备、电源和信号防雷设备、配电设备、UPS不间断电源、室内空调和灭火系统等，满足水质在线监测系统“无人职守，自主运行”的要求。监测系统由采水单元、预处理和配水单元、分析仪器单元、控制单元和通讯单元五部分组成，系统结构如图1所示。
（1）采水单元：完成水样的采集和输送，包括水泵、管路、样品前置过滤系统。由控制单元定时向系统发送指令，提供可靠有效的水质样品。
（2）预处理和配水单元：完成水样沉淀、静置和过滤等预处理，包括水样沉砂池和水质仪器采样杯及清洗除藻系统，使采集的水样能够满足水质分析仪器的要求。
（3）分析仪器单元：完成自动水质分析，由五参数、氨氮NH3－N、高锰酸盐指数CODMn和六价铬Cr6+分析仪器组成，五参数分析仪包括水温T、pH、电导EC、浊度TB、溶解氧DO五项常规水质参数。
（4）控制单元：对采样、预处理、分析测定、数据处理和传输等设备进行自动监控，由可编程控制器( PLC) 、输入输出I0模件、通信模件、电气执行组件及相关控制软件组成。
（5）通讯单元：完成监测数据传输工作，将监测站的有关控制命令下行到PLC控制系统。本站采用数据采集器+无线GPＲS数据传输方式，保证数据无丢失和损坏。
