差压式流量计的组成与工作原理
发布时间：2022-04-22 09:17:12
流量是工业生产最常见的参数之一，准确测量流量不仅保障了生产环节的安全，也有利于更好地进行系统控制与调节，提高效率与质量。差压式流量计作为使用历史最久的一种流量测量仪表，在各领域具有成熟与广泛的应用。而随着工业发展的不断深入，市场和政府对于包含差压式流量计在内的计量器具提出了基于产品需求和有序监管的全新要求。差压式流量计的检测涉及到节流装置、差压装置在内的几何量值、压力量值等多参量的测量。

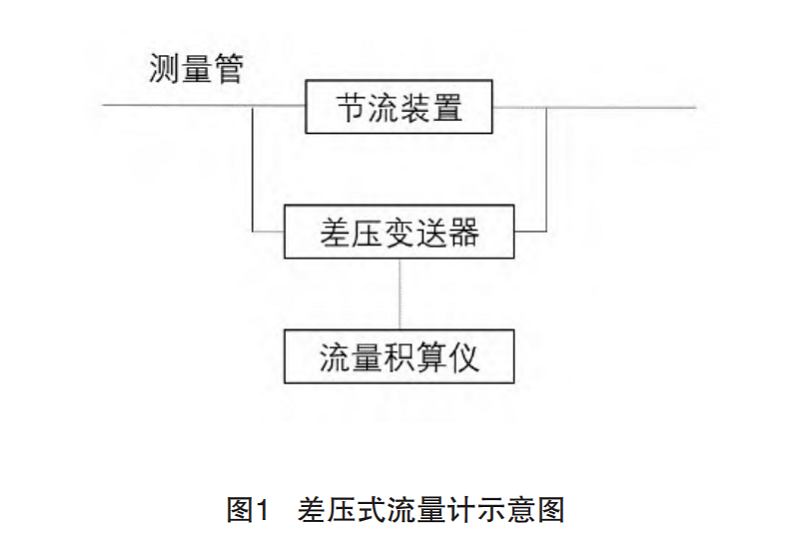

差压式流量计主要由节流装置、差压变送器和流量积算仪组成。常用的节流装置主要分为标准节流件、非标准节流件与非节流式差压件。其原理遵循伯努利方程和流动连续性方程。在密闭管道中的单相流体经过节流件时，由于管道内的流通截面突然减小，流体的流速急速增大，因此流体的动能相应增加。此时流体的部分位能转化为动能，流体在节流件前后就会产生压力差。使用差压变送器对该压力差进行测量并由流量积算仪进行函数运算，便可得到流量测得值，如图1所示。
