【仪器仪表】电磁流量计的测量原理及特点
发布时间：2022-03-03 08:26:07
1、电磁流量计的测量原理

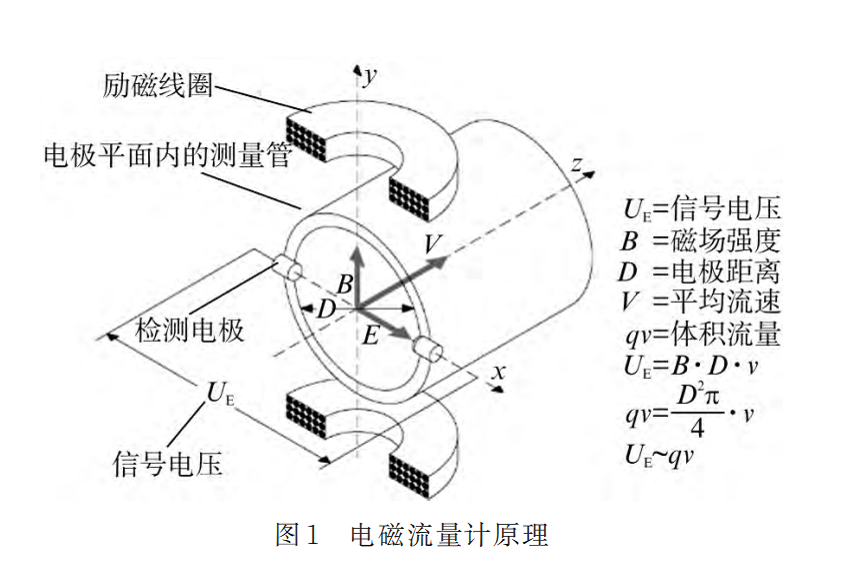

电磁流量计是测量各类具有一定电导率的液体、浆液流量的流量计。法拉第电磁感应定律是电磁流量计的基础，当导体作切割磁力线运动时，导体中就会产生感应电动势。本原理适用于导电流体流过垂直于磁场方向的测量管，如图1所示。信号电压UE的计算公式为UE=B•D•v（1）。式中：信号电压UE正比于磁感应强度B、电极间距D和平均流速v。
由于磁感应强度B和电极间距D是常数，则信号电压UE与平均流速v之间呈正比关系。计算体积流量公式是UE～qv。信号电压UE与流量呈线性正比关系。如图1所示，流体中的感应电动势由位于径向彼此相对的2个电极测出。由式(1)可知，被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。被测介质只要符合轴对称流动(如层流或者紊流)就不会影响测量结果。因此，电磁流量计是一种真正的体积流量计。电磁流量计只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。
2、电磁流量计的特点
（1）测量管为光滑直管段，无可动及阻流部件，压力损失小，对于大口径管道来说，节能效果显著；
（2）流量计输出与流量呈线性关系，测量口径范围广，可包含DN3~DN3400;
（3）测量范围宽，选择不同的衬里可以测量各类高温、腐蚀性介质；
（4）安装要求低，根据使用经验，前置直管段为5D，后置直管段为3D（D 为管道公称直径）就可满足精度要求；
（5）测量精度高，常规可达 0.3%~0.5%；
（6）对于被测介质必须是导电性液体，导电率一般≥20 μS/cm。被测介质中不能含有大量铁磁性物质或气泡，不能用于气体、蒸汽或非导电介质的测量。
