仪表知识分享，重锤式料位计的工作原理
发布时间：2021-10-18 08:56:49
重锤式料位计由传感器设备和控制仪表两部分组成，其中传感器设备主要包括可逆电机、微动装置、行程开关、动滑轮、缆绳、重锤等，控制仪表主要包括传感器检测控制装置和显示组件等。

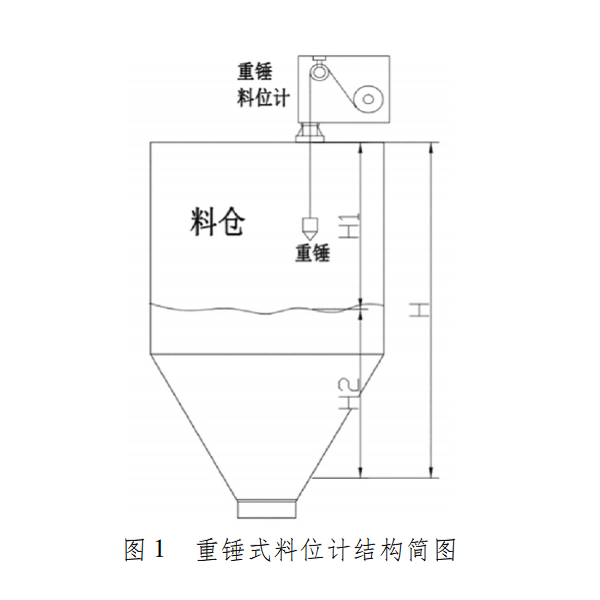

重锤式料位计的结构简图如图1所示，其工作原理为:将传感器安装在料仓体顶部，控制仪表发出启动测量信号后，控制装置定时自动或手动控制重锤在牵引绳的作用下从仓顶开始放绳，测量单元同时开始记录。每次测量时重锤都从起始位置开始匀速垂直下降，当重锤接触到物料面后被物料托起而失重，此时与牵引绳相连的松弛灵敏杠杆动作并触发微动开关，微动开关将信号传递给控制装置，由控制装置立即向电机发出反转上升指令并提升重锤返回，直至触碰到顶部限位，电机停止转动并完成一次测量过程。
测量单元对重锤下降过程的传感信号进行采样处理后，可得到仓顶到料面的距离为H1，将料仓实际净高H减去测量距离H1，即可计算出实际的料位高度H2=H－H1。测量结果的输出: 重锤式料位计的主机和控制器均由220V电源提供，控制器通过程序来控制主机内电机的运行，测量结束后将检测到的信号进行分析计算，在料位计显示面板上显示测量值，并通过相应的4～20mA模拟电流信号或485协议信号传输到集中控制器上进行显示。
