本次所研究的新型电磁流量计，其设计特点是具备较好的电极阻垢结构，之前所使用的传统电磁流量计电极主要安装在测量通道当中，当该结构应用在容易结垢的介质中时，电极可能会被结垢所覆盖，由于介质结构本身具有绝缘性，从而使得电极难以对被测介质的电位进行正常检测，进而使得电磁流量计的仪表也难以正常使用，传统电磁流量计的对电极结垢问题的解决方式为每隔一段时间完成一次仪器的拆卸，采用手动清洗或者是刮刀式电极机械清洗的方式进行解决，但是传统电磁流量计一般都具有易结垢、人工干预较多以及清理周期相对较短的问题。
1、技术方案
1.1改变电极形状

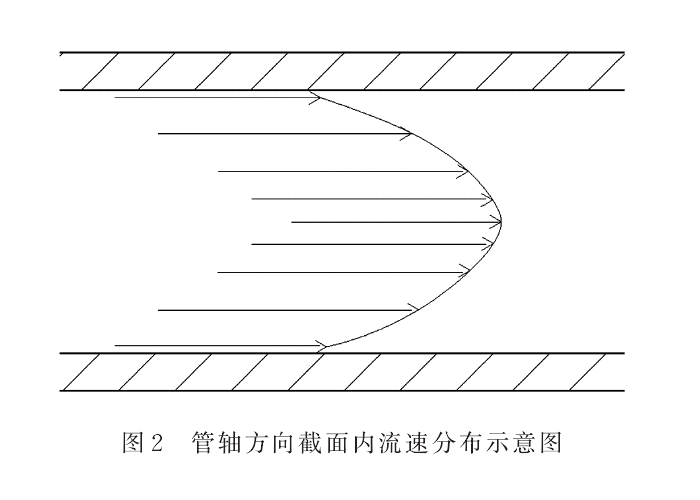

通过改变电磁流量计电极的形状，可使电极表面不易结垢。由于测量液体黏性的存在，流体在一定流速范围内，在管道中的流速成轴对称分布，在沿管轴线方向取一截面，截面内的流速分布是以管轴线为对称轴的抛物线，如图2所示。

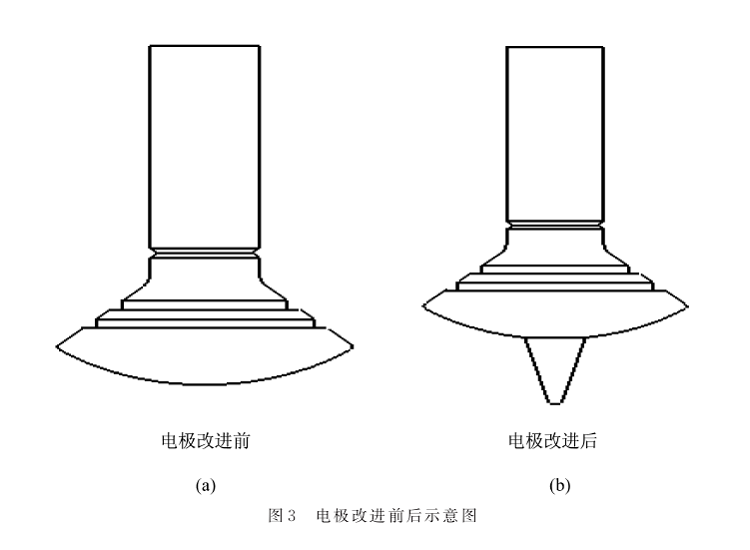

由图2所示，很容易得出，越是靠近管道内壁的地方，流体流速越低，而流体流速越低，越是容易产生结垢现象。安装在电磁流量计管道内壁的电极正是贴在管道内壁上，比较容易形成结垢现象。为了解决电极表面容易结垢的问题，现对电极表面的形状做一定的改进，电极改进前后的示意图分别如图3所示。
具有阻垢结构的电极主要包括了和流体介质之间进行接触的安装部分和液体接触部位，在液体接触部位的中心位置具有同一轴线的凸起部，而凸起部为导电体。根据上述的技术方案可以了解到，介质从凸起部位流过后，凸起的部位对所流动的介质会进行分割，同时在液体接触部位以及凸起部位的连接处会产生一定的扰动作用，所产生的扰动作用会将液体接触部位表面产生的结垢物带走，使得液体接触部位以及凸起部位不会产生污垢的积聚，由于凸起部位主要是在液体接触部位设置，所以凸起部位与测量通道中的中心位置具有更近的距离，而中心位置所受到的通道内壁黏着力的影响相对较小，因此使得其流速相对较快，而凸起部位由于不会被污垢所覆盖，所以采用该技术方案可以减少凸起部位以及液体接触部位的污垢，不需要进行经常清理。上述技术方案中将凸起部外壁改为圆滑曲面，使得污垢不易在其表面进行附着，在介质流动冲击下更容易被带走。
1.2测量管道缩颈处理
当介质流体从变径段之外经过变径段进入测量通道时，由于变径段为朝向测量通道的收口结构，测量通道的内径小于变径段之外的管道内径，使得介质流体在测量通道中的流速增快，在此条件下，位于测量通道内的液体接触部位和凸起部表面更不容易结垢。
通过采用上述技术方案，该电磁流量计具有较好的电极阻垢效果，无需经常清理电极液体接触部和凸起部的污垢，减少人工干预，提高了经济效益。
