LWQ型气体涡轮流量计结构及工作原理
发布时间：2021-06-17 07:57:12
随着天然气在现代工业中的应用，气体计量技术得到快速发展。由于气体涡轮流量计的技术相对成熟，且具有测量准确、结构小巧等特点，被广泛应用在天然气领域中。

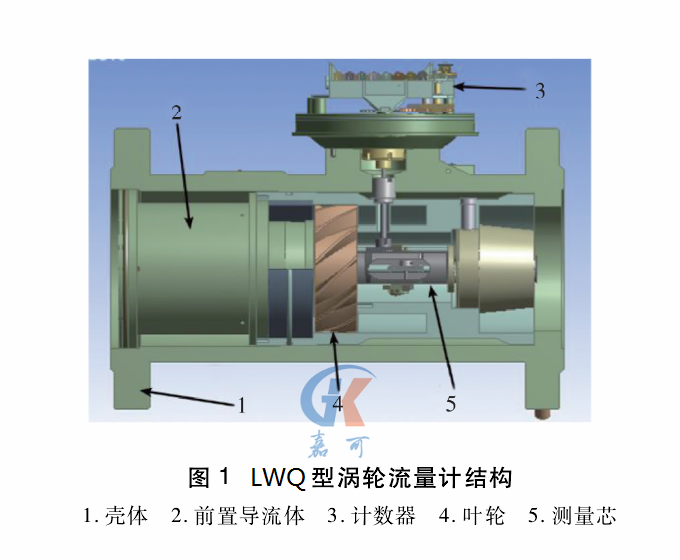

气体涡轮流量计主要由壳体、前置导流体、叶轮、测量芯、计数器等构成。LWQ型气体涡轮流量计结构见图1。气体流经前置导流体后推动叶轮旋转，叶轮的转速与流经气体涡轮流量计的气体体积流量成正相关。固定在无压表头内的计数器通过测量芯内部的减速齿轮组以及安装在蜗杆上的磁耦合机构测量叶轮的转速，从而实现气体体积流量计量。气体通过叶轮后，在出口通道内压力得到恢复，通道设计可确保流态的最优化。前置导流体主要对进入气体涡轮流量计的气流进行加速，并消除任何潜在的流体扰动（如涡流、不对称流），确保即使在小流量下，气体涡轮流量计也可以实现准确计量。
