阿牛巴流量计的安装要求
发布时间:2021-06-14 08:44:02

阿牛巴流量计又称均速管流量计,是一种基于毕托管原理设计的多孔平均流速流量计,它产生一种与流量的平方成正比例的平均压差。它由均速管流量传感器、引压附件与差压显示仪表组成。为了产生与流量成正比例的电信号,阿牛巴流量计通常把压差的输出信号用导压管耦合到差压变送器。


一、传感器的安装

1、安装偏差

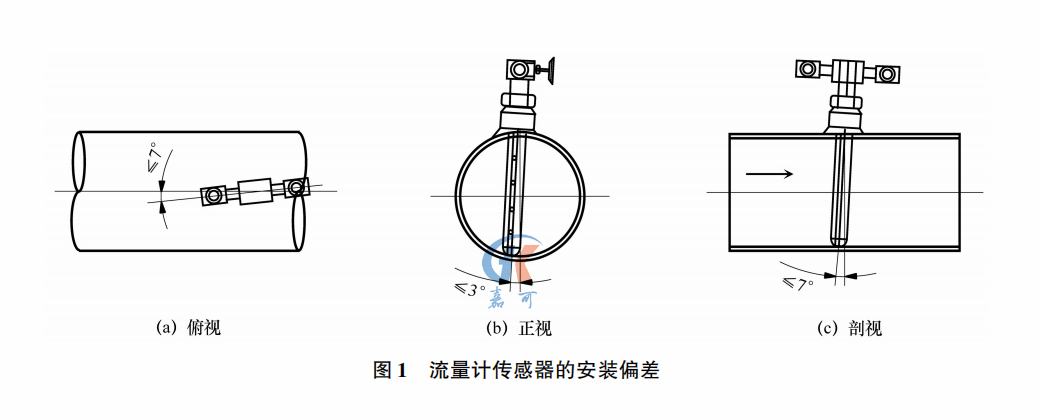

为了保证流量计的测量精度,传感器安装时应将偏差控制在一定范围(见图1)。传感器的总压孔必须正对流向,偏差不大于7°[见图1(a)];传感器应沿管道直径方向插入到底,安装偏差控制如图1(b)和(c)所示。

2、安装位置

对差压流量测量仪表而言,较长的直管段与测量精度和不确定度有着密切的关系。由于硫酸装置的空气管道管径较大,直管段长度有限,通常不易满足流量测量仪表的安装要求。为了尽量满足安装要求,通常会在鼓风机出口至焚硫炉之间这段相对较长的直管段上选取流量测量位置,然而测量效果并不理想,时常发生流量跳变,难以控制。

对于离心风机机组的防喘振控制,因为喘振本质上是动设备入口流量小于喘振流量时出现的流量脉动现象,所以测量的流量通常采用的是风机的入口流量。 虽然出口流量在理论上等于入口流量,但在特定情况下,比如风机出口有回流管道、防喘振阀内漏等,此时出口流量就不能完全真实地反映入口流量的情况。

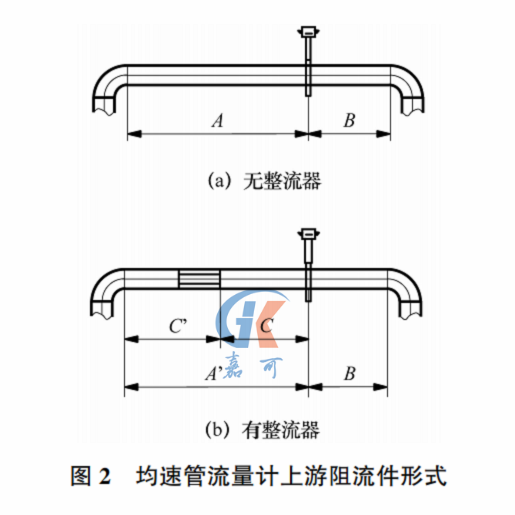

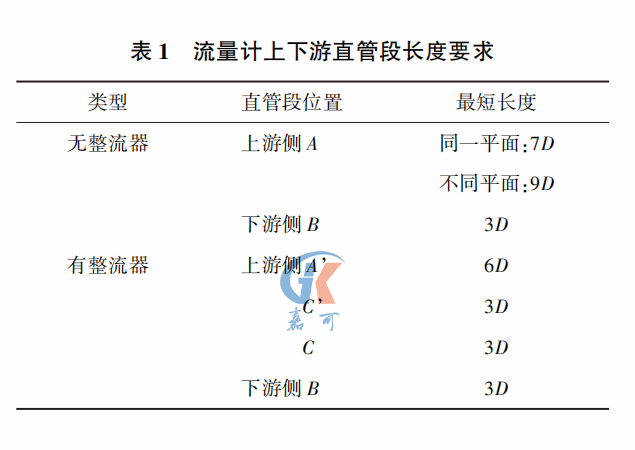

对硫酸工艺流程来说,针对现场配管的实际情况,鼓风机入口空气通常由大气经过过滤器后进入干燥塔,干燥塔顶出口管道垂直向下至地面后进入鼓风机。对干燥气体介质来说,差压流量计可考虑安装于垂直管段,同时也无需保证介质流向必须自下而上。 通常阿牛巴流量计所在管道情况只涉及前后两个等径弯头,根据JB/T 5325《均速管流量传感器》,在不同情况下(如图2所示),直管段长度的要求详见表1。

均速管流量传感器上游侧无局部阻流件(即整流器)时,对于前后等径弯头处在同一平面时为前7D后3D,不同平面时为前9D后3D。 厂家样本给出的推荐直管段一般要求为前8D、后4D即可满足测量需求,部分品牌甚至可在前7D、后3D条件下保证测量精度达到0.5%~1.0% 。


二、变送器的安装

对于插入式差压流量计,压差通常只有几十到几百帕,其变送器需要选择高精度的微差压变送器。目前进口品牌的变送器精度可以达到0.065%(相对于满量程,下同),国产的微差压变送器精度也可达到0.15% 。

微差压变送器的安装,必须注意表头安装方向所带来的零点漂移。 通常以表头垂直向上为宜,不要倾斜。因为微差压变送器由于量程很小,膜盒自重会带来零点漂移,且此漂移量很可能会超过迁移范围(通常在0.4kPa范围内),无法通过调零矫正来解决。在流量计采购过程中,尽量采用分体式阿牛巴,以保证变送器表头可以独立垂直安装于立柱支架上。如果采用一体化阿牛巴,应与厂家沟通好安装于垂直管道并说明流体方向。
