热电阻温度变送器的现场校准测量方法
发布时间:2021-06-09 16:59:04

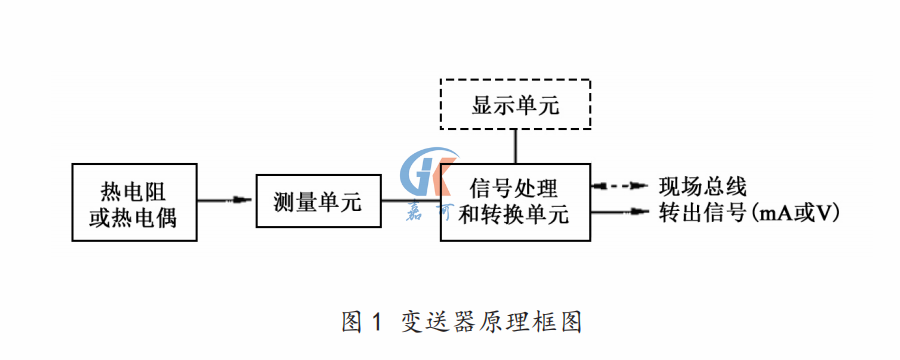

温度是表征物体冷热程度的物理量,在检验检测、工业生产、科学研究等领域都是十分重要的参数。温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表,主要用于工业过程温度参数的测量与控制。带传感器的变送器一般由两部分组成:一部分是传感器,主要由热电偶或热电阻组成;另一部分是信号转换器,主要由测量单元、信号处理和转换单元组成,如图1所示。变送器输出信号与温度变量之间有一给定的连续函数关系(通常为线性函数),目前标准化输出信号主要为(0~20)mA和(4~20)mA或(1~5)V的直流电信号。

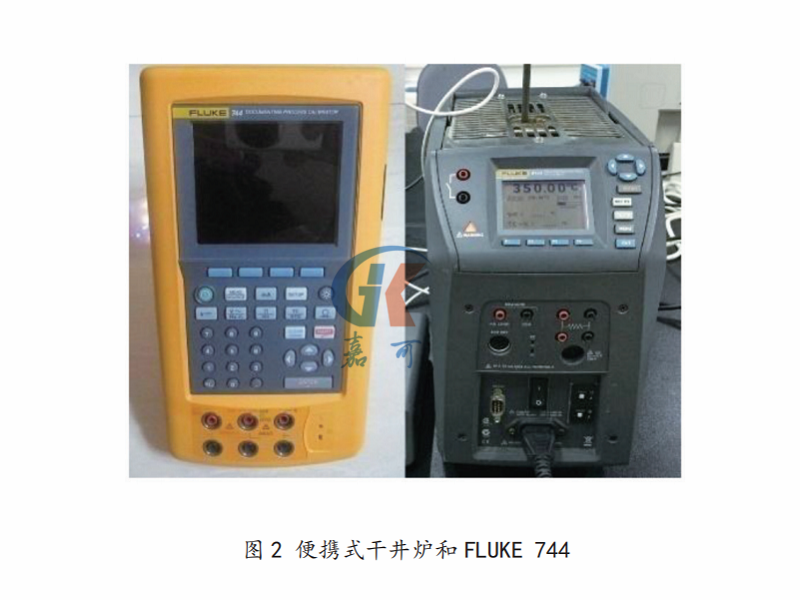

近年来,随着温度变送器在工业控温应用中的快速普及,温度变送器(带传感器)的校准检测需求与日俱增。目前检测所依据的JJF1183-2007《温度变送器校准规范》主要是针对实验室检测,检测仪器设备较难适用于现场环境的在线测量。在工业生产中,温度变送器主要起到实时监控温度变化的作用,在整个温度探测设备中处于核心地位,其测量准确性直接决定着产品质量的好坏,企业必须定期进行检测和维护。但因其数量多、分布广、拆卸易损坏、实验室检测周期长需要停产停工等诸多问题,极大影响了企业生产效率,增加了企业运营成本。本文通过使用便携式干井炉作为检测配套设备,FLUKE 744多功能校准仪作为测量标准(如图2所示),开展温度变送器(带传感器)的现场校准检测,并对其示值误差的不确定度进行分析与评定,进一步提高现场温度测量的准确性。


1、测量依据

家计量校准规范编写规则》JJF 1183-2007《温度变送器校准规范》、JJF 1071-2010《国家计量校准规范编写规则》和GB/T 27418-2017《测量不确定度评定和表示》作为测量依据。

2、测量标准

主要计量标准设备为精密数字温度计配二等标准铂电阻温度计,以及一等标准铂铑10—铂热电偶。主标准器与配套设备的技术指标如表1所示。


FLUKE 744 多功能校准仪作为测量标准, 测量范围(0~30)mA,最大允许误差为 ±(读数的0.01%+ 满刻度的0.015%)。

3、测量对象

带传感器的温度变送器,总的测量范围(-25~1100)℃。

4、测量要求和步骤

测量点应按量程均匀分布,包含上限值、下限值和量程中间的5个点。测量时应从测量范围下限温度开始,然后自下而上依次测量。在每个试验点上,待温度源足够稳定后方可进行测量。应轮流对标准温度计的示值和变送器输出反复6次读数。
