磁感应强度对电磁水表计量性能的影响
发布时间：2021-05-15 08:18:08

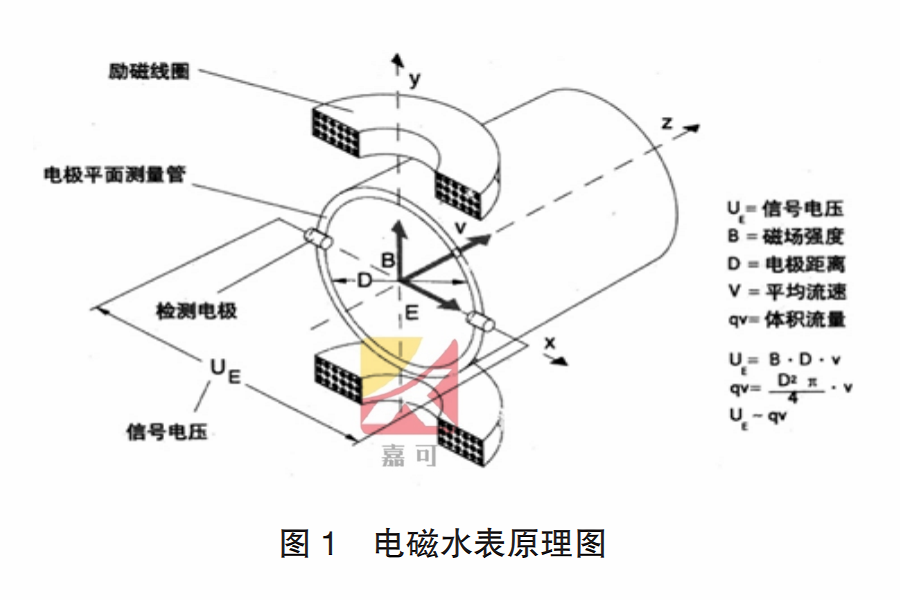

电磁水表工作原理和电磁流量计相同，是基于法拉第电磁感应定律的仪表，当导体在磁场中作切割磁力运动在其两端就会产生感应电动势，图1为电磁水表原理图。
流体中的感应电动势由位于径向彼此相对的两个电极测出。信号电压UE正比于磁感应强度B、电极间距D和平均流速V。磁感应强度B和电极间距D是常数，信号电压UE与平均流速V成正比关系：UE=B·D·V；由此可以得出平均流速V，进而根据下式得出流量：Q=πD2·V/4。
磁铁磁感应强度大小对电磁水表计量性能有影响，条件相同的情况下，磁感应强度越大，对水表计量性能影响越大。当磁感应强度小于0.3T时其计量性能处于合格范围之内。当磁感应强度大于0.4T时计量误差变化较大，出现不合格情况，均为常用和分界流量不合格；最小流量和分界流量计量性能受磁铁的影响相对较明显；常用流量计量性能误差变化量均小于最小流量和分界流量变化量；磁铁对电磁水表的影响较大部位分别为底部，前端和后端；磁铁对电磁水表计量性能影响主要为负向计量偏差；磁铁去除后电磁水表计量性能恢复到无磁干扰的正常状态。
由上可知，具有一定磁感应强度的磁铁对电磁水表的计量性能有负向影响。因此有必要进一步优化电磁水表对磁感应的抗干扰能力（如提高电磁水表励磁线圈和磁铁之间的距离、表体外加装带锁铁皮箱、设计制造时加装磁屏蔽机构等），以保证电磁水表的计量准确。
