嘉可涡街流量计传感器安装示意图
发布时间：2021-04-13 07:49:12

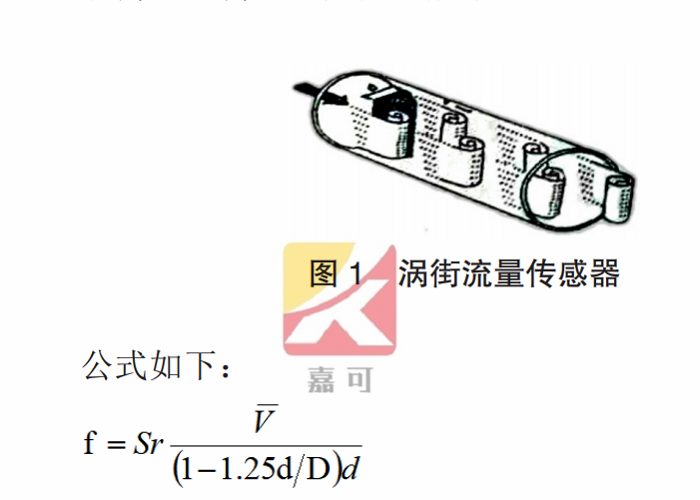

涡街流量传感器的组成部分包括旋涡发生体、检测探头以及相关的电子线路。它依据卡门涡街原理，当液体经过三角柱形旋涡发生体时，会在旋涡发生体两侧交替地产生有规则的旋涡，旋涡列在旋涡发生体下游非对称地排列，且一侧旋涡分离的频率与速渡成正比。此时，检测探头会形成交变电信号，输出与旋涡同步成正比的脉冲频率信号。涡街流量传感器如图1所示。
式中，f为涡旋发生频率；V为管道内的平均流速；d是涡旋发生体的迎面宽度；D为表体通径；Sr为斯特罗哈尔数此类型流量计在检测元件时不接触流体，且结构简单、牢固、可靠性离，介质透应性强，具有良好的抗震性能。最高测量温度达400℃。

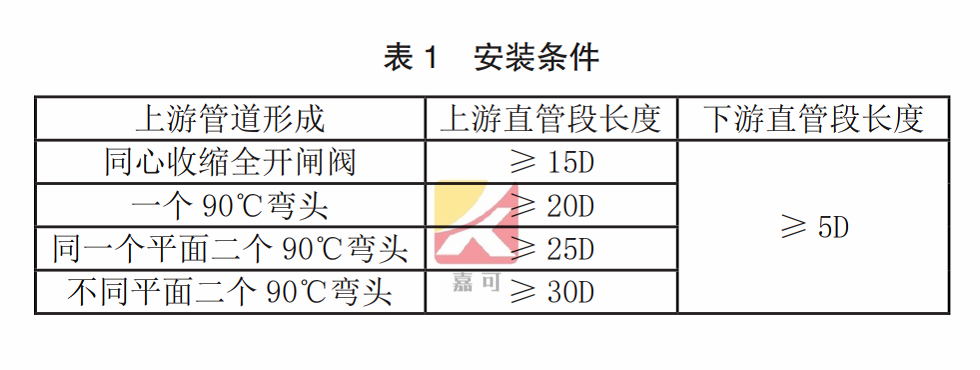

（1）在安装过程中，流量计上游应配置一定长度的直管段，其长度应满足如表1所示条件。
（2）传感器应水平或垂直（流体自下而上）在与其公称通径相应的管道上。
（3）在传感器的上游侧不应设置调节阀。
（4）为了方便检修和有利于保护仪器，在有条件的情况下，应尽量采用有旁路阀门的安装方式。

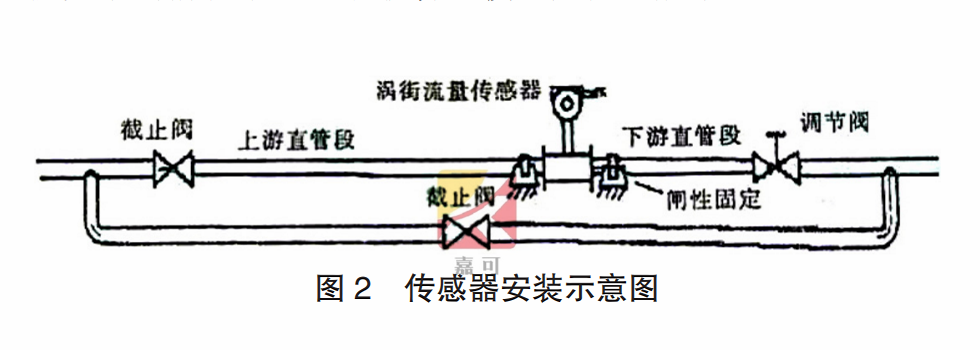

（5）传感器应尽量避免安装在有强烈振动的管道上，如确因条件有限制，传感器必须安装在振动的管道上时，可采取在传感器上游2D处加装管道固定支撑点式在满足直管段要求的前提下，加装软管过渡，如图2所示。
（6）流量计安装位置应避免大动率用电器、变频器、高压配电设施，安装中应防止磁场干扰和管道杂散电流的影响。
